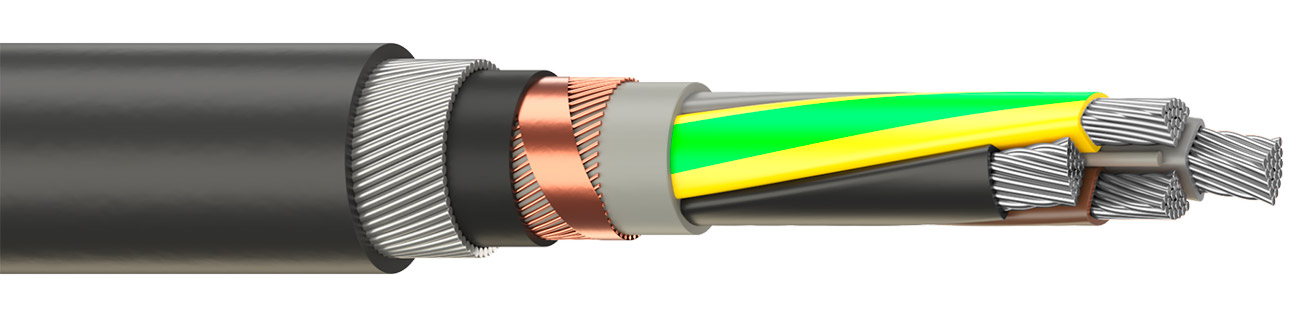

ELKAPOWER АтсПвКПЭнг(А)-HF
Кабель силовой с алюминиевыми жилами с изоляцией из сшитого полиэтилена; и оболочкой из не распространяющей горение (нг) полимерной композиции не содержащей галогены (HF).
Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.
0 вариант(а) исполнения
Преимущества
Не распространяет горение
Не содержит галогенов
Химическая стойкость к воздействию химических веществ
Низкое дымогазовыделение
Конструкция
- Токопроводящие жилы из термокоррозионностойкого алюминиевого сплава
- Изоляция из сшитого полиэтилена
- Центральный экструдированный сердечник
- Внутреннее заполнение- соответствует типу наружной оболочки
- Экран из медных проволок с медной лентой по поверхности
- Экструдированная подушка под броню - соответствует типу наружной оболочки
- Броня из стальных оцинкованных проволок
- Оболочка из не распространяющей горение полимерной композиции не содержащей галогены
Технические характеристики
| Температура | ||
 Эксплуатация при температуре окружающей среды | стационарная прокладка: от -50.0 до 50.0 | °C |
 Максимальная рабочая температура жилы | 90 | °C |
 Максимальная рабочая температура жилы при перегрузке | 130 | °C |
 Максимальная рабочая температура жилы при коротком замыкании | 250 | °C |
 Температура монтажа | -15 | °C |
| Область применения | ||
 Кабель силовой | ||
| Номинальное напряжение | ||
 Номинальное напряжение частотой 50Гц | 0.66; 1; 3 | кВ |
| Максимальное напряжение | ||
 Максимальное напряжение частотой 50Гц | 0.8; 1.2; 3.6 | кВ |
| Радиус изгиба | ||
 Минимальный радиус изгиба одножильного кабеля | 10 | *Dн |
 Минимальный радиус изгиба многожильного кабеля | 7.5 | *Dн |
| Электрические параметры | ||
 Испытательное напряжение частотой 50Гц | 3; 3.5; 6.5 | кВ |
 Электрическое сопротивление ГОСТ | ГОСТ 22483 | |
 Электрическое сопротивление изоляции | 150 | МОм/км |
| Дополнительно | ||
 Гарантийный срок эксплуатации | 5 | лет |
 Срок службы | 30 | лет |
Инструкции
Стандарты и сертификаты
ELKAPOWER АтсПвКПЭнг(А)-HF —
аналог продуктам иных поставщиков:
Расшифровка кабеля
ELKAPOWER АтсПвКПЭнг(А)-HF
Э
-
В общем металлическом экране под оболочкой
Атс
-
С жилами из термокоррозионностойкого алюминиевого сплава
К
-
Бронированный стальными проволоками
П
-
В оболочке из полимерной композиции
нг(А)-HF
-
Не содержащей галогены
Пв
-
С изоляцией из сшитого полиэтилена
Похожие продукты
ELKAPOWER АтсПвБПнг(А)-HF
Кабели силовые стационарные на напряжение до 3кв/С изоляцией из сшитого полиэтилена

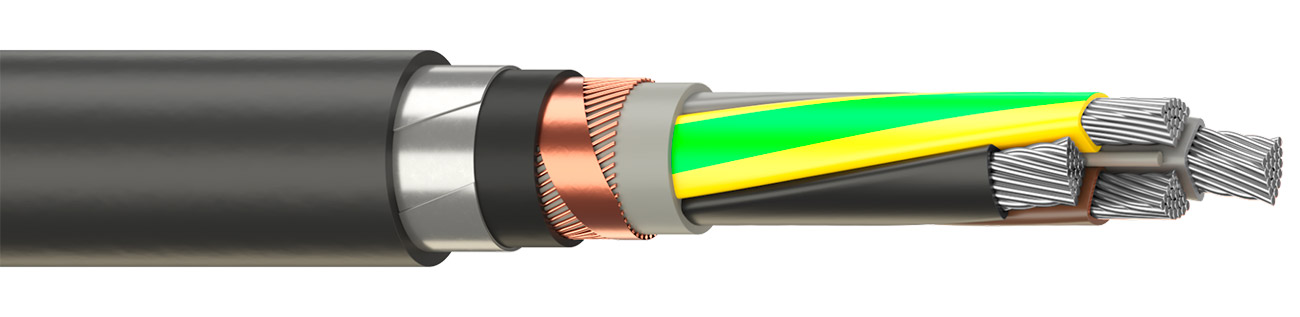

ELKAPOWER АтсПвБПЭнг(А)-HF
