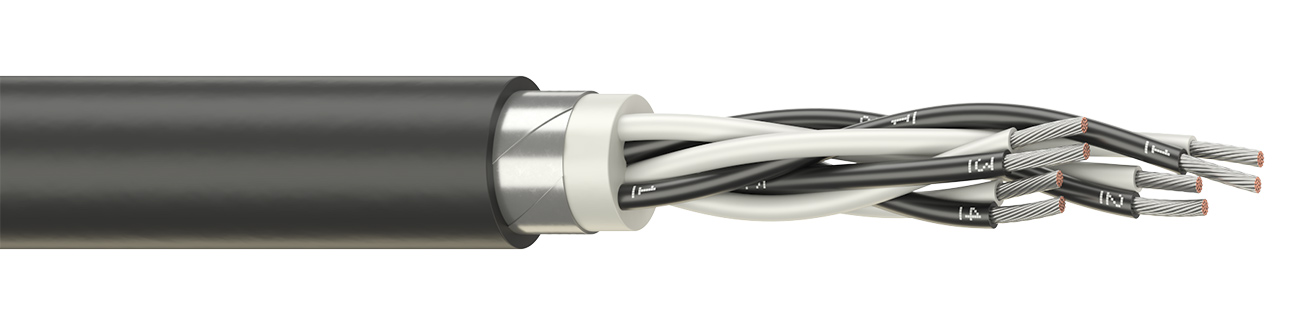

ELKAKIP КУПДнг(А)-LS X X X ПсБ
КАБЕЛЬ УПРАВЛЕНИЯ И ПЕРЕДАЧИ ДАННЫХ с изоляцией из сшитого полиэтилена и оболочкой из ПВХ-пластиката пожаростойкий, с низким дымо- и газовыделением, бронированны стальными оцинкованными лентами.
Применяется для формирования цифровых информационных шин, подключения датчиков с цифровым частотно-модулированным сигналом, по интерфейсам RS-485, RS-482, RS-422, в системах Foundation Fieldbus, PROFIBUS, PROFINET, HART, MODBUS и других, требующих использование «витой пары» в качестве канала приема/передачи данных.
При прокладке в помещениях, каналах, туннелях, на открытом воздухе, в том числе при наличии внешних электромагнитных помех и полей, а также в местах, подверженных
воздействию блуждающих токов.
ТУ 27.32.13.140-047-40914170-2017
480 вариант(а) исполнения
Преимущества
Широкий температурный диапазон эксплуатации
Не распространяет горение
Конструкция
- Гибкая медная жила или пара (тройка, четверка)
- Изоляция из сшитого полиэтилена
- Внутренняя оболочка из ПВХ-пластиката
- Броня из стальных оцинкованных лент
- Наружная оболочка из ПВХ-пластиката с низким дымо- и газовыделением
Технические характеристики
| Температура | ||
 Эксплуатация при температуре окружающей среды | стационарная прокладка: от -50.0 до 80.0 | °C |
 Максимальная рабочая температура жилы | 90 | °C |
 Максимальная рабочая температура жилы при перегрузке | 130 | °C |
 Максимальная рабочая температура жилы при коротком замыкании | 250 | °C |
 Температура монтажа | -50 | °C |
| Исполнение | ||
 Одножильный | ||
Многожильный | ||
Круглый | ||
| Область применения | ||
Кабели передачи данных | ||
Кабель силовой и управления | ||
| Номинальное напряжение | ||
 Номинальное напряжение частотой 50Гц | 0.66 | кВ |
| Максимальное напряжение | ||
 Максимальное напряжение частотой 50Гц | 0.8 | кВ |
| Радиус изгиба | ||
 Минимальный радиус изгиба одножильного кабеля | 4 | *Dн |
 Минимальный радиус изгиба многожильного кабеля | 4 | *Dн |
| Электрические параметры | ||
 Испытательное напряжение частотой 50Гц | 2.5 | кВ |
 Электрическое сопротивление ГОСТ | ГОСТ 24334 | |
 Электрическое сопротивление изоляции | 10 | МОм/км |
| Дополнительно | ||
 Гарантийный срок эксплуатации | 3 | лет |
 Срок службы | 35 | лет |
Инструкции
Стандарты и сертификаты
ELKAKIP КУПДнг(А)-LS X X X ПсБ —
аналог продуктам иных поставщиков:
Расшифровка кабеля
ELKAKIP КУПДнг(А)-LS X X X ПсБ
нг(А)-LS
-
С оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газо- выделением
Пс
-
Изоляция из сшитого полиэтилена
КУПД
-
Кабель гибкий с медными жилами или парами (тройками, четверками)
Б
-
Броня из стальных оцикованных лент
Похожие продукты
ELKAKIP КУПД X X X В
Кабель специального назначения/Кабель управления и передачи данных
ELKAKIP КУПД X X X ВБ
Кабель специального назначения/Кабель управления и передачи данных
ELKAKIP КУПДнг(А) X X X В
Кабель специального назначения/Кабель управления и передачи данных
ELKAKIP КУПДнг(А) X X X ВБ
Кабель специального назначения/Кабель управления и передачи данных
ELKAKIP КУПДнг(А)-HF X X X П
Кабель специального назначения/Кабель управления и передачи данных
ELKAKIP КУПДнг(А)-HF X X X Пс
Кабель специального назначения/Кабель управления и передачи данных
ELKAKIP КУПДнг(А)-HF X X X ПсБ
Кабель специального назначения/Кабель управления и передачи данных
ELKAKIP КУПДнг(А)-LS X X X В
Кабель специального назначения/Кабель управления и передачи данных
ELKAKIP КУПДнг(А)-LS X X X ВБ
Кабель специального назначения/Кабель управления и передачи данных

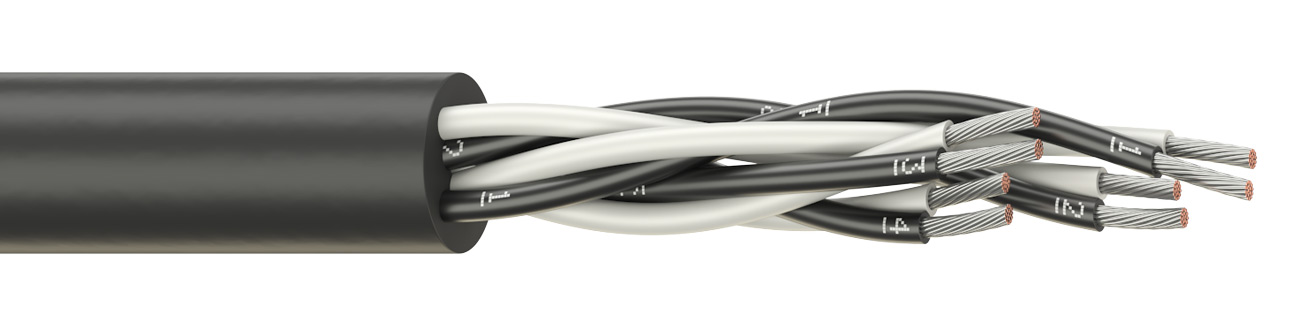

ELKAKIP КУПДнг(А)-LS X X X Пс
