ELKAPOWER КГТЭ-FC
Кабель силовой гибкий с медными жилами, с теплостойкой изоляцией из алкендиенового эластомера (Т), с внутренней оболочкой из полимера, с общим экраном из медных луженых проволок, в наружной оболочке из термопластичного эластомера, не распространяющий горение при одиночной прокладке.
Кабели предназначены для подключения двигателей, управляемых преобразователем частоты (FC). Может использоваться для стационарной прокладки при температуре окружающей среды до минус 60 °С и подвижной эксплуатации при температуре окружающей среды до минус 50 °С.
ТУ 3548-025-40914170-2015
7 вариант(а) исполнения
Преимущества
Стойкий к воздействию смазочных масел и дизельного топлива
Широкий температурный диапазон эксплуатации
Не распространяет горение
Стойкий к УФ

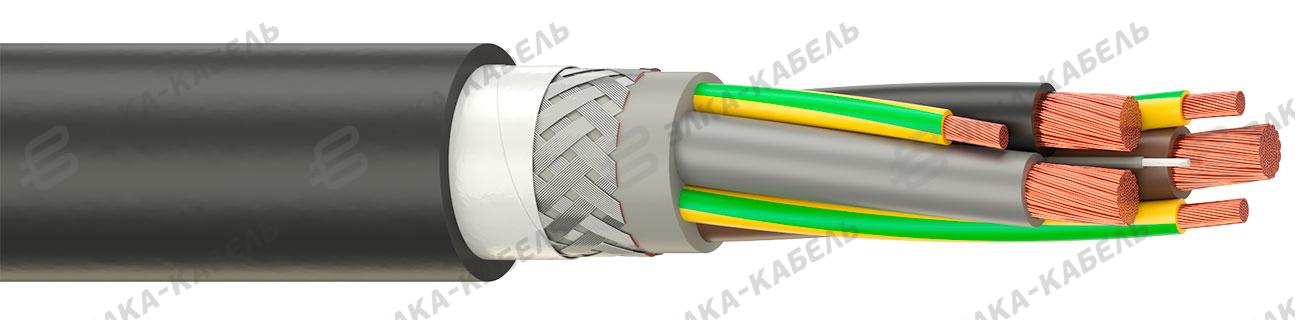

Конструкция
- Токопроводящие жилы - медные, круглые, 5 класса гибкости
- Изоляция из термостойкого алкендиенового эластомера
- Разделительный слой из электропроводящего материала
- Экран из медных луженых проволок
- Разделительный слой
- Наружная оболочка из термопластичного эластомера, не распространяющего горение при одиночной прокладке
Технические характеристики
| Температура | ||
 Эксплуатация при температуре окружающей среды | стационарная прокладка: от -60.0 до 60.0 | °C |
 Максимальная рабочая температура жилы | 90 | °C |
 Максимальная рабочая температура жилы при перегрузке | 130 | °C |
 Максимальная рабочая температура жилы при коротком замыкании | 250 | °C |
 Температура монтажа | -40 | °C |
| Исполнение | ||
Одножильный | ||
Многожильный | ||
Круглый | ||
| Область применения | ||
 Кабель силовой гибкий | ||
| Номинальное напряжение | ||
 Номинальное напряжение частотой 50Гц | 1 | кВ |
| Максимальное напряжение | ||
 Максимальное напряжение частотой 50Гц | 1.2 | кВ |
| Радиус изгиба | ||
 Минимальный радиус изгиба одножильного кабеля | стационарная прокладка: 5 подвижная эксплуатация: 10 | *Dн |
 Минимальный радиус изгиба многожильного кабеля | стационарная прокладка: 5 подвижная эксплуатация: 10 | *Dн |
| Электрические параметры | ||
 Испытательное напряжение частотой 50Гц | 3.5 | кВ |
 Электрическое сопротивление ГОСТ | ГОСТ 22483 | |
 Электрическое сопротивление изоляции | 100 | МОм/км |
Инструкции
Стандарты и сертификаты
ELKAPOWER КГТЭ-FC —
аналог продуктам иных поставщиков:
Расшифровка кабеля
ELKAPOWER КГТЭ-FC
