ELKAMINE NSSHCGEOU
Специализированный барабанный кабель для подземных самоходных вагонов с изоляцией из этиленпропиленовой резины, с электропроводящими экранами, с распределенными в виде концентрических повивов вспомогательными жилами и жилой заземления, сердечником на основе арамидных нитей, армирующей оплеткой, оболочками из термоэластичного эластомера.
Предназначен для подключения самоходных вагонов к электрическим и обеспечения электропитания и выполнения соединений в оборудовании в подземных выработках, где есть быстро изменяющиеся динамические нагрузки.
Кабель выдерживает высокие механические нагрузки, возникающие при намотке/смотке с барабана, а также сильное трение при его волочении. Может применяться как на однорядных, так и на многорядных цилиндрических барабанах.
0 вариант(а) исполнения
Преимущества
Устойчив к изгибам и перегибам
Устойчив к растягивающим нагрузкам
Стойкость к воздействию маслам и дизельного топлива
Не распространяет горение

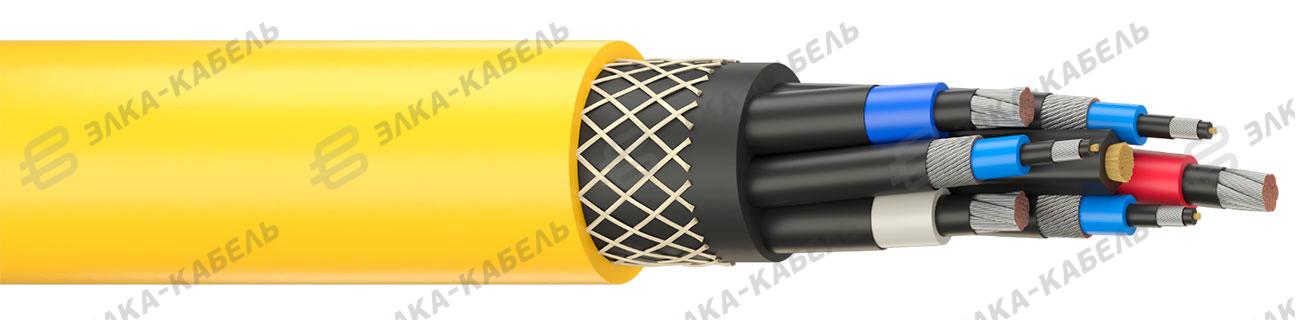

Конструкция
- Основные токопроводящие жилы из медных луженых проволок, соответствующие 5 классу гибкости по ГОСТ 22483
- Экран по токопроводящей жиле из электропроводящего материала
- Изоляция основных жил из этиленпропиленовой резины
- Экран по изоляции из электропроводящего материала
- Вспомогательные жилы, расположенные в виде концентрического повива из медных луженых проволок поверх экструдированного сердечника из полимерной композиции на основе из полиэфирных нитей
- Экран поверх вспомогательных жил из электропроводящего материала
- Изоляция вспомогательных жил из этиленпропиленовой резины
- Жилы заземления, расположенные в виде концентрического повива из медных луженых проволок
- Экран поверх жилы заземления из электропроводящего материала
- Общая скрутка жил в кабель вокруг экструдированного сердечника из полимерной композиции на основе из полиэфирных нитей
- Внутренняя оболочка из термопластичного эластомера, наложенная с заполнением межфазного пространства
- Оплетка из арамидных нитей
- Наружная оболочка из термопластичного эластомера желтого или оранжевого цвета
Технические характеристики
| Температура | ||
 Эксплуатация при температуре окружающей среды | стационарная прокладка: от -60.0 до 80.0 | °C |
 Максимальная рабочая температура жилы | 90 | °C |
 Максимальная рабочая температура жилы при перегрузке | 130 | °C |
 Максимальная рабочая температура жилы при коротком замыкании | 250 | °C |
 Температура монтажа | -60 | °C |
| Номинальное напряжение | ||
 Номинальное напряжение частотой 50Гц | 1 | кВ |
| Радиус изгиба | ||
 Минимальный радиус изгиба одножильного кабеля | 4 | *Dн |
 Минимальный радиус изгиба многожильного кабеля | 4 | *Dн |
| Электрические параметры | ||
 Испытательное напряжение частотой 50Гц | 4 | кВ |
 Электрическое сопротивление ГОСТ | ГОСТ 22483 | |
 Электрическое сопротивление изоляции | 100 | МОм/км |
| Дополнительно | ||
 Гарантийный срок эксплуатации | 1 | лет |
 Срок службы | 1.5 | лет |
