ELKAMINE КГТЭШ-FC
КАБЕЛЬ СИЛОВОЙ ГИБКИЙ ЭКРАНИРОВАННЫЙ ТЕПЛОСТОЙКИЙ ШАХТНЫЙ кабель силовой гибкий (КГ) с медными жилами, с изоляцией из термостойкого алкендиенового эластомера, в оболочке из термоэластопласта маслобензостойкого, износостойкого (Т), с экраном(Э) в виде оплетки из медных луженых проволок между внутренней и наружной оболочкой(FC), шахтный (Ш).
Кабели предназначены для эксплуатации в подземных выработках шахт, где возможно скопление газа, обеспечивают нормальную работу комбайнов, работающих с применением кабелеукладчика, так же пригодны для эксплуатации на барабанах, в передвижных системах и туннелях, на открытых горных разработках, в условиях воздействия растягивающих, истирающих и раздавливающих усилий, масел, бензина и агрессивных сред. Кабель марки КГТЭШ-FC предназначен для подключения двигателей, управляемых преобразователем частоты.
ELKAMINE КГТЭШ-FC PDF СКАЧАТЬ
0 вариант(а) исполнения
Преимущества
Предназначен для подключения двигателей, управляемых преобразователем частоты
Наличие вспомогательных жил
Стойкость к воздействию растягивающих, истирающих и раздавливающих усилий
Широкий температурный диапазон эксплуатации
Стойкость к воздействию масел, бензина и агрессивных сред

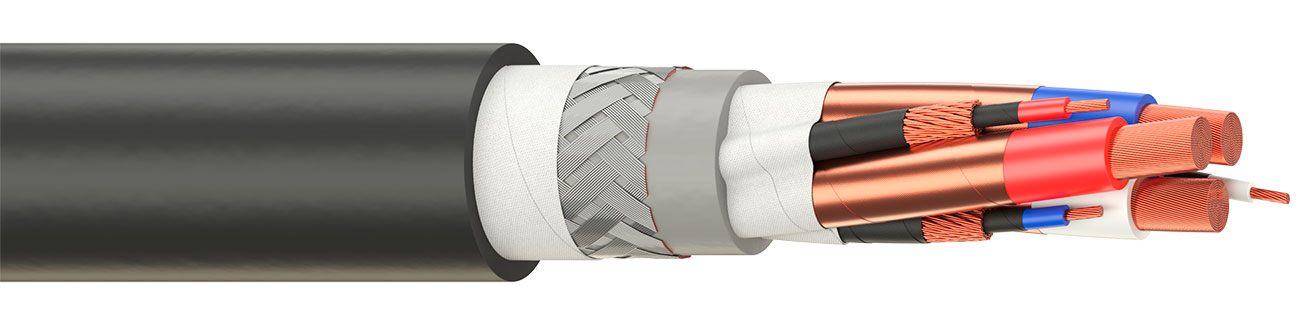

Конструкция
- Токопроводящая жила соответствует 5 классу гибкости
- Изоляция из термостойкого алкендиенового эластомера
- Экран по изоляции из металлизированной ткани
- Изолированная вспомогательная токопроводящая жила
- Расщепленная жила заземления
- Слой из электропроводящей ленты
- Слой из синтетической ленты по общей скрутке
- Внутренняя оболочка из термоэластопласта маслобензостойкого, не распространяющего горения
- Экран в виде оплетки из медных луженых проволок
- Слой из синтетической ленты
- Оболочка из маслобензостойкого, износостойкого термоэластопласта
Технические характеристики
| Температура | ||
 Эксплуатация при температуре окружающей среды | стационарная прокладка: от -60.0 до 55.0 | °C |
 Максимальная рабочая температура жилы | 90 | °C |
 Максимальная рабочая температура жилы при перегрузке | 130 | °C |
 Максимальная рабочая температура жилы при коротком замыкании | 250 | °C |
 Температура монтажа | -60 | °C |
| Номинальное напряжение | ||
 Номинальное напряжение частотой 50Гц | 1.14; 3.3; 6 | кВ |
| Электрические параметры | ||
 Испытательное напряжение частотой 50Гц | 3.5; 8; 15 | кВ |
 Электрическое сопротивление ГОСТ | ГОСТ 22483 | |
 Электрическое сопротивление изоляции | 100 | МОм/км |
Инструкции
Стандарты и сертификаты
ELKAMINE КГТЭШ-FC —
аналог продуктам иных поставщиков:
Расшифровка кабеля
ELKAMINE КГТЭШ-FC
КГ
-
Кабель силовой гибкий с медными жилами, с изоляцией из термостойкого алкендиенового эластомера
Т
-
в оболочке из термоэластопласта маслобензостойкого, износостойкого
Ш
-
шахтный
FC
-
с экраном в виде оплетки из медных луженых проволок между внутренней и наружной оболочками
Э
-
с экраном в виде оплетки из медных луженых проволок
