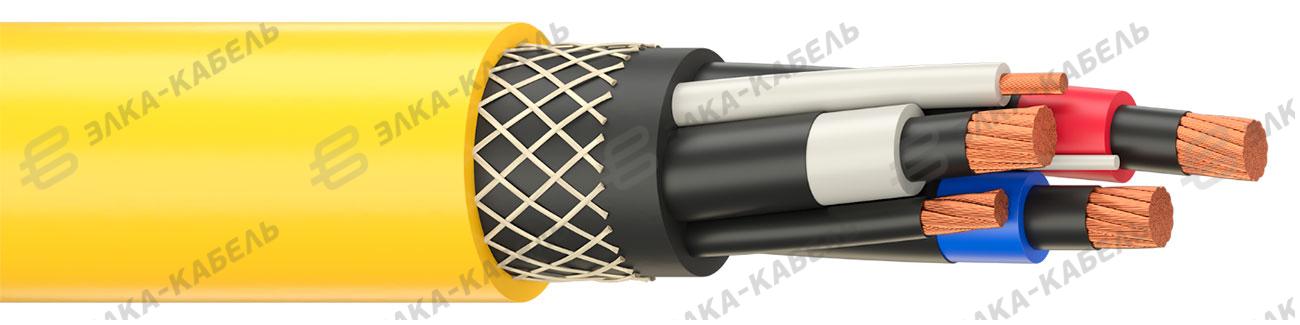

ELKAFLEX КГЭТНО-УХЛ-S

Кабель (К) силовой гибкий (Г) с медными жилами, с теплостойкой изоляцией из этиленпропиленового эластомера (Т), с электропроводящими экранами (Э), в оболочке из маслобензостойкого, износостойкого термопластичного эластомера на основе ПВХ-пластиката, не распространяющего горение при одиночной прокладке (Н), с интегрированнай оплеткой из полиэфирных нитей в оболочке.

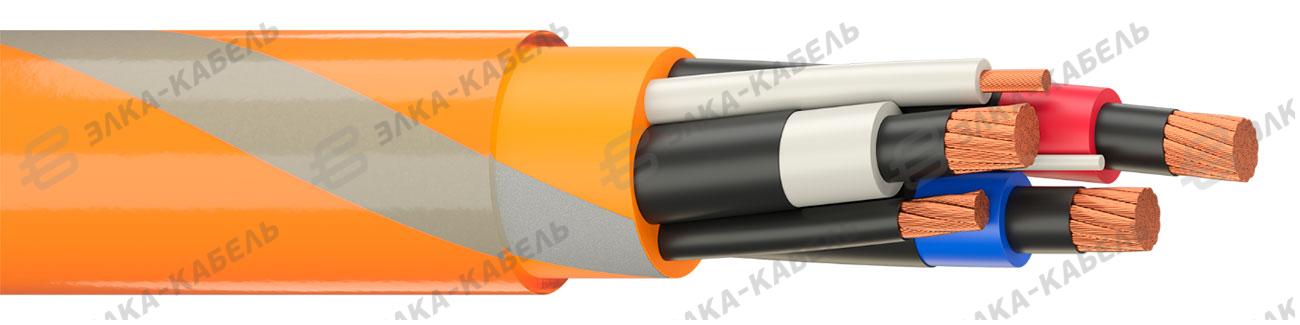

Для подключения экскаваторов и других передвижных механизмов в сетях с изолированной нейтралью, оборудованных аппаратурой автоматического отключения при однофазном замыкании на землю, с защитой от растяжения и скручивания. Предназначен для работы при температуре окружающей среды от минус 50 °С до плюс 70 °С. «-L» - конструкция кабеля со световозвращающей лентой поверх внутренней оболочки и прозрачной наружной оболочкой «/3» - жила заземления равномерно расщеплена и расположена в межфазном пространстве «/3о» - жила заземления равномерно расщеплена и расположена поверх изоляции (экрана) основных жил в виде оплетки из медных (или медных луженых) проволок и полиэфирных нитей «-S» - с интегрированной оплеткой из полиэфирных нитей

ТУ 27.32.14-057-24065464-2019

4 вариант(а) исполнения

Преимущества
Конструкция
Технические характеристики
Расшифровка

Преимущества

Озоностойкая изоляция

Стойкие к воздействию солнечного излучения

Стойкие к воздействию смазочных масел и дизельного топлива

Не распространяют горение при одиночной прокладке

Конструкция

Жилы токопроводящие из ультрамелкозернистого алюминиевого сплава
Экран электропроводящий по основным токопроводящим жилам
Изоляция из теплостойкого этиленпропиленового эластомера
Экран электропроводящий по изоляции
Вспомогательная изолированая токопроводящая жила из ультрамелкозернистого алюминиевого сплава, гибкая
Жила заземления ультрамелкозернистого алюминиевого сплава многопроволочная, гибкая
Внутрення оболочка из термопластичного эластомера оранжевого цвета
Интегрированная оплетка из полиэфирных нитей
Прозрачная оболочка из термопластичного эластомера

Технические характеристики

Температура
Эксплуатация при температуре окружающей среды	стационарная прокладка: от -50.0 до 70.0	°C
Максимальная рабочая температура жилы	90	°C
Температура монтажа	-30	°C
Номинальное напряжение
Номинальное напряжение частотой 50Гц	6; 10	кВ
Радиус изгиба
Минимальный радиус изгиба одножильного кабеля	6	*Dн
Минимальный радиус изгиба многожильного кабеля	6	*Dн
Электрические параметры
Испытательное напряжение частотой 50Гц	15; 25	кВ
Электрическое сопротивление ГОСТ	ГОСТ 22483
Электрическое сопротивление изоляции	200	МОм/км
Дополнительно
Гарантийный срок эксплуатации	1	лет
Срок службы	5	лет
