ELKAFLEX АсКГЭТН-УХЛ
КАБЕЛЬ СИЛОВОЙ, ГИБКЙ, ЭКРАНИРОВАННЫЙ с медными жилами или с жилами из ультрамелкозернистого алюминиевого сплава (Ас),
с теплостойкой изоляцией из негорючего этиленпропиленового эластомера, с электропроводящими экранами (Э),
в оболочке из маслобензостойкого, износостойкого термоэластопласта, не распространяющего горение при одиночной прокладке (Т).
Для подключения экскаваторов и других передвижных механизмов в сетях с изолированной нейтралью, оборудованных аппаратурой автоматического отключения при однофазном замыкании на землю. Предназначен для работы при температуре окружающей среды от минус 50 °С до плюс 70 °С.
ТУ 27.32.14-057-24065464-2019
ELKAFLEX АсКГЭТН-УХЛ СКАЧАТЬ
4 вариант(а) исполнения
Преимущества
Озоностойкая изоляция
Стойкие к воздействию солнечного излучения
Стойкие к воздействию смазочных масел и дизельного топлива
Не распространяют горение при одиночной прокладке

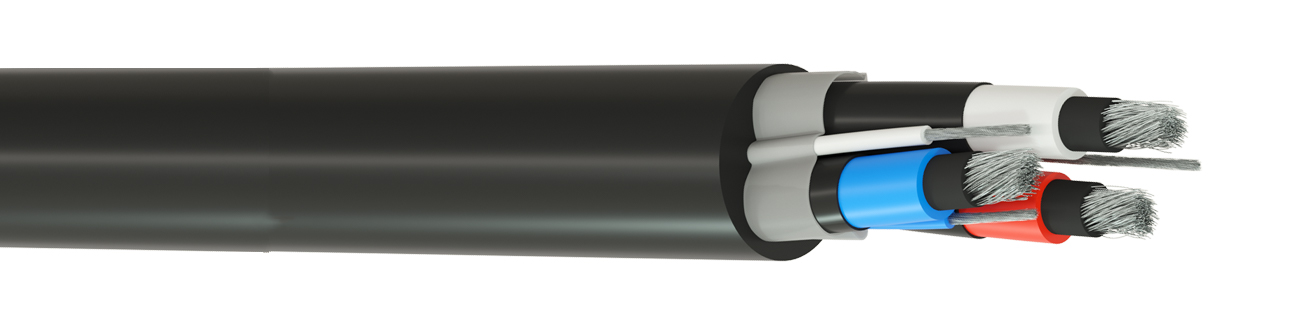

Конструкция
- Жилы токопроводящие из ультрамелкозернистого алюминиевого сплава
- Экран электропроводящий по основным токопроводящим жилам
- Изоляция из теплостойкого негорючего этиленпропиленового эластомера
- Экран электропроводящий по изоляции
- Вспомогательная изолированая токопроводящая жила из ультрамелкозернистого алюминиевого сплава, гибкая
- Жила заземления ультрамелкозернистого алюминиевого сплава многопроволочная, гибкая
- Наружная оболочка из маслобензостойкого, износостойкого термоэластопласта, не распространяющего горение при одиночной прокладке
Технические характеристики
| Температура | ||
 Эксплуатация при температуре окружающей среды | стационарная прокладка: от -50.0 до 70.0 | °C |
 Максимальная рабочая температура жилы | 90 | °C |
 Максимальная рабочая температура жилы при перегрузке | 130 | °C |
 Максимальная рабочая температура жилы при коротком замыкании | 250 | °C |
 Температура монтажа | -50 | °C |
| Номинальное напряжение | ||
 Номинальное напряжение частотой 50Гц | 6; 10 | кВ |
| Радиус изгиба | ||
 Минимальный радиус изгиба одножильного кабеля | 6 | *Dн |
 Минимальный радиус изгиба многожильного кабеля | 6 | *Dн |
| Электрические параметры | ||
 Испытательное напряжение частотой 50Гц | 15; 25 | кВ |
 Электрическое сопротивление ГОСТ | ГОСТ 22483 | |
 Электрическое сопротивление изоляции | 200 | МОм/км |
| Дополнительно | ||
 Гарантийный срок эксплуатации | 1 | лет |
 Срок службы | 5 | лет |
Инструкции
Стандарты и сертификаты
ELKAFLEX АсКГЭТН-УХЛ —
аналог продуктам иных поставщиков:
Расшифровка кабеля
ELKAFLEX АсКГЭТН-УХЛ
УХЛ
-
Климатическое исполнение для макроклиматических районов с умеренным и холодным климатом
КГ
-
кабель силовой гибкий с теплостойкой изоляцией из негорючего этиленпропиленового эластомера
Э
-
с электропроводящими экранами
Т
-
С внутренней оболочкой из этиленпропиленового эластомера, в наружной оболочке из холодостойкого, маслобензостойкого, износостойкого термоэластопласта
Н
-
Не распространяющего горение при одиночной прокладке
