ELKAKIP КУПДнг(А)-LS X X X ЭПсЭК
КАБЕЛЬ УПРАВЛЕНИЯ И ПЕРЕДАЧИ ДАННЫХ с изоляцией из сшитого полиолефина, с индивидуальными и общим экранами, бронированный, пожаростойкий, с низким дымо-, газовыделением.
применяется для формирования цифровых информационных шин, подключения датчиков с цифровым частотно-модулированным сигналом, по интерфейсам RS-485, RS-482, RS-422, в системах Foundation Fieldbus, PROFIBUS, PROFINET, HART, MODBUS и других, требующих использование «витой пары» в качестве канала приема/передачи данных.
При прокладке в помещениях, каналах, туннелях, на открытом воздухе, в том числе при наличии внешних электромагнитных помех и полей, а также в местах, подверженных
воздействию блуждающих токов.
ТУ 27.32.13.140-047-40914170-2017 КУПД
252 вариант(а) исполнения
Преимущества
Широкий температурный диапазон эксплуатации
Не распространяет горение

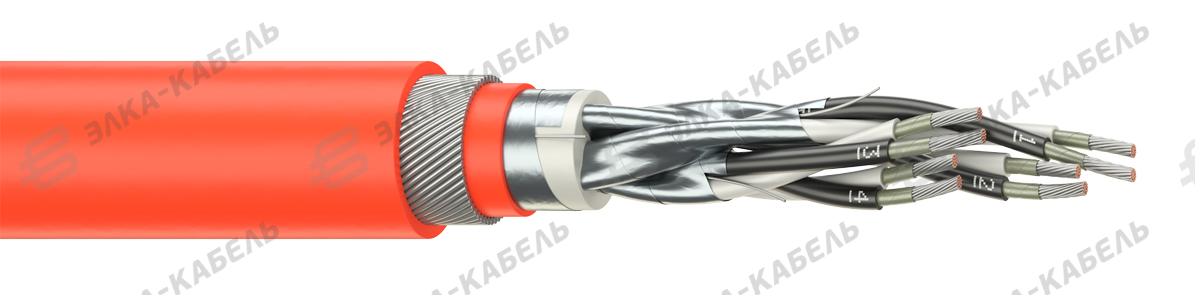

Конструкция
- Гибкая медная жила или пара (тройка, четверка)
- Слюдосодержащая лента
- Изоляция из сшитого полиолефина
- Экран по группам из алюмополимерной фольги
- Внутренняя оболочка из ПВХ-пластиката
- Общий экран из алюмополимерной фольги
- Подушка из ПВХ-пластиката
- Броня из стальных оцинкованных проволок в виде обмотки (оплетки)
- Наружная оболочка из ПВХ-пластиката
Технические характеристики
| Температура | ||
 Эксплуатация при температуре окружающей среды | стационарная прокладка: от -50.0 до 80.0 | °C |
 Максимальная рабочая температура жилы | 90 | °C |
 Максимальная рабочая температура жилы при перегрузке | 130 | °C |
 Максимальная рабочая температура жилы при коротком замыкании | 250 | °C |
 Температура монтажа | -50 | °C |
| Исполнение | ||
 Одножильный | ||
Многожильный | ||
Круглый | ||
| Область применения | ||
Кабели передачи данных | ||
Кабель силовой и управления | ||
| Номинальное напряжение | ||
 Номинальное напряжение частотой 50Гц, кВ | 0.66 | кВ |
| Максимальное напряжение | ||
 Максимальное напряжение частотой 50Гц, кВ | 0.8 | кВ |
| Радиус изгиба | ||
 Минимальный радиус изгиба одножильного кабеля | 4 | *Dн |
 Минимальный радиус изгиба многожильного кабеля | 4 | *Dн |
| Электрические параметры | ||
 Испытательное напряжение частотой 50Гц | 2.5 | кВ |
 Электрическое сопротивление ГОСТ | ГОСТ 24334 | |
 Электрическое сопротивление изоляции | 500 | МОм/км |
| Дополнительно | ||
 Гарантийный срок эксплуатации | 3 | лет |
 Срок службы | 35 | лет |
Инструкции
Стандарты и сертификаты
ТУ 3500-021-40914170-2015 ГОСТ IEC 60332, ГОСТ IEC 61034 Соответствуют требованиям ТР ТС 004/2011 ТР
ELKAKIP КУПДнг(А)-LS X X X ЭПсЭК —
аналог продуктам иных поставщиков:
ELITRONIC-CY LIYCY,
TRONIC CY LIY-CY,
UNITRONIC LIYCY
Расшифровка кабеля
ELKAKIP КУПДнг(А)-LS X X X ЭПсЭК
нг(А)-LS
-
С оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газо- выделением
Э
-
Экран из алюмополимерной фольги и неизолированного проводника в контакте с металлической стороной фольги
Пс
-
Изоляция из сшитого полиэтилена
К
-
Броня в виде обмотке (оплетке) из стальных оцинкованных проволок
КУПД
-
Кабель гибкий с медными жилами или парами (тройками, четверками)
