ELKACABLE АПвП
КАБЕЛЬ СИЛОВОЙ на напряжение 6–35 кВ с изоляцией из сшитого полиэтилена (Пв). Экраном из сплава ТАС. Оболочкой из полиэтилена (П).
Преимущества
Стойкость к повышенным механическим воздействиях на оболочку

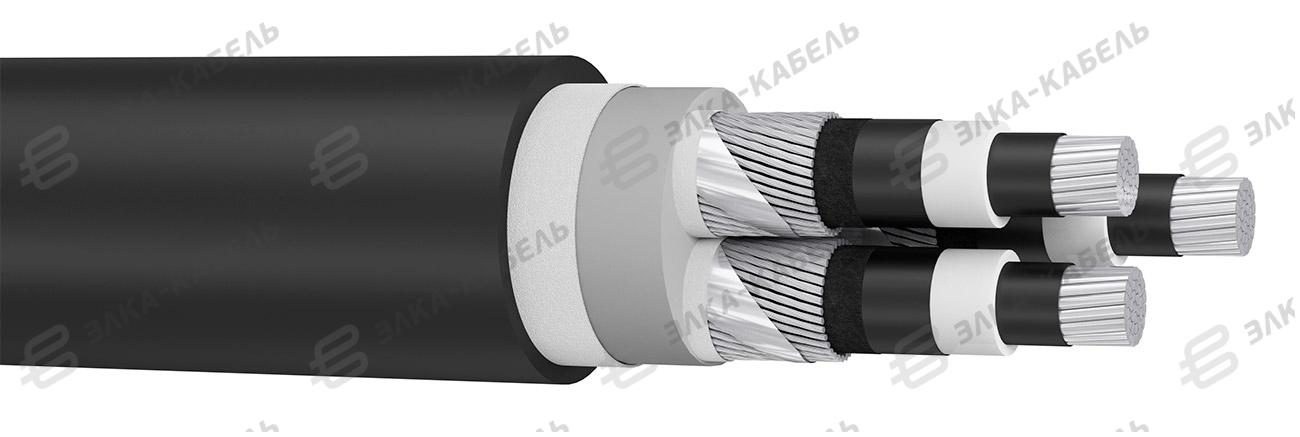

Конструкция
- Алюминиевые жилы
- Электропроводящий экран из сшитого полиэтилена
- Изоляция из сшитого полиэтилена
- Электропроводящее нетканое полотно
- Экран из проволок термокоррозионностойкого алюминиевого сплава
- Разделительный слой
- Внешняя оболочка из полиэтилена
Технические характеристики
Дополнительно
 Гарантийный срок эксплуатации |
5 лет |
|---|---|
| Срок службы |
30 лет |
Номинальное напряжение
 Номинальное напряжение частотой 50Гц |
6; 10; 20; 35 кВ |
|---|
Область применения
| Кабель силовой |
есть |
|---|
Радиус изгиба
 Минимальный радиус изгиба многожильного кабеля |
15 *Dн |
|---|---|
| Минимальный радиус изгиба одножильного кабеля |
15 *Dн |
Температура
 Максимальная рабочая температура жилы |
90 °C |
|---|---|
 Максимальная рабочая температура жилы при коротком замыкании |
250 °C |
 Максимальная рабочая температура жилы при перегрузке |
130 °C |
 Температура монтажа |
-20 °C |
 Эксплуатация при температуре окружающей среды (стационарная прокладка) |
-50–50 °C |
Электрические параметры
 Испытательное напряжение частотой 50Гц |
12.6; 21; 42; 70 кВ |
|---|---|
 Электрическое сопротивление ГОСТ |
ГОСТ 22483 |
 Электрическое сопротивление изоляции |
150 МОм/км |
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6,10, 20,35 кВ частотой 50 Гц для сетей с заземленной и изолированной нейтралью.
Кабели предназначены для прокладки в земле (траншеях), если кабель защищен от механических повреждений.
Расшифровка марки
- А
- Токопроводящая жила из алюминия
- Пв
- Изоляция из сшитого полиэтилена, экран из проволок термокоррозионностойкого алюминиевого сплава ТАС
- П
- Наружная оболочка из полиэтилена
Варианты исполнения (83)
| Артикул | Номинальное напряжение, кВ | Число жил и сечение, мм² | Материал основных жил | Диаметр, мм | Метраж и вес |
|---|---|---|---|---|---|
| 9901310001 | 6 | 1×35 | — | 23,2 |
|
| 9901310002 | 10 | 1×35 | — | 25 |
|
| 9901310003 | 20 | 1×35 | — | 29,2 |
|
| 9901310004 | 35 | 1×35 | — | 35,2 |
|
| 9901310005 | 6 | 1×50 | — | 26,3 |
|
| 9901310006 | 10 | 1×50 | — | 28,1 |
|
| 9901310007 | 20 | 1×50 | — | 30,2 |
|
| 9901310008 | 35 | 1×50 | — | 36,2 |
|
| 9901310009 | 6 | 1×70 | — | 28 |
|
| 9901310010 | 10 | 1×70 | — | 29,8 |
|
| 9901310011 | 20 | 1×70 | — | 31,9 |
|
| 9901310012 | 35 | 1×70 | — | 37,9 |
|
| 9901310013 | 6 | 1×95 | — | 29,6 |
|
| 9901310014 | 10 | 1×95 | — | 31,4 |
|
| 9901310015 | 20 | 1×95 | — | 33,5 |
|
| 9901310016 | 35 | 1×95 | — | 39,5 |
|
| 9901310017 | 6 | 1×120 | — | 30,9 |
|
| 9901310018 | 10 | 1×120 | — | 32,7 |
|
| 9901310019 | 20 | 1×120 | — | 34,8 |
|
| 9901310020 | 35 | 1×120 | — | 40,8 |
|
| 9901310021 | 6 | 1×150 | — | 32,4 |
|
| 9901310022 | 10 | 1×150 | — | 34,2 |
|
| 9901310023 | 20 | 1×150 | — | 38,4 |
|
| 9901310024 | 35 | 1×150 | — | 44,4 |
|
| 9901310025 | 6 | 1×185 | — | 34,1 |
|
| 9901310026 | 10 | 1×185 | — | 35,9 |
|
| 9901310027 | 20 | 1×185 | — | 40,1 |
|
| 9901310028 | 35 | 1×185 | — | 46,5 |
|
| 9901310029 | 6 | 1×240 | — | 36,7 |
|
| 9901310030 | 10 | 1×240 | — | 38,3 |
|
| 9901310031 | 20 | 1×240 | — | 42,5 |
|
| 9901310032 | 35 | 1×240 | — | 48,9 |
|
| 9901310033 | 6 | 1×300 | — | 39,8 |
|
| 9901310034 | 10 | 1×300 | — | 41 |
|
| 9901310035 | 20 | 1×300 | — | 45,6 |
|
| 9901310036 | 35 | 1×300 | — | 51,6 |
|
| 9901310037 | 6 | 1×400 | — | 43,2 |
|
| 9901310038 | 10 | 1×400 | — | 44 |
|
| 9901310039 | 20 | 1×400 | — | 48,6 |
|
| 9901310040 | 35 | 1×400 | — | 54,6 |
|
| 9901310041 | 6 | 1×500 | — | 47,1 |
|
| 9901310042 | 10 | 1×500 | — | 47,5 |
|
| 9901310043 | 20 | 1×500 | — | 51,7 |
|
| 9901310044 | 35 | 1×500 | — | 58,1 |
|
| 9901310045 | 6 | 1×630 | — | 50,7 |
|
| 9901310046 | 10 | 1×630 | — | 51,1 |
|
| 9901310047 | 20 | 1×630 | — | 55,3 |
|
| 9901310048 | 35 | 1×630 | — | 61,7 |
|
| 9901310049 | 6 | 1×800 | — | 54,7 |
|
| 9901310050 | 10 | 1×800 | — | 55,1 |
|
