Специалисты нашей компании регулярно сталкиваются с запросами потребителей на кабельную продукцию, изготовленную именно «по ГОСТ, а не по ТУ». В общем случае, большинство клиентов под этой формулировкой подразумевают честное сечение токопроводящих жил, соответствующее ГОСТ 22483-2021, отсутствие так называемой «усеченки». Постараемся подойти к этому вопросу более профессионально, отразив ключевые особенности выбора стандарта.

Что такое ГОСТ и ТУ?

ГОСТ (государственный стандарт) – нормативный документ, утверждённый на федеральном уровне и обязательный для применения в соответствующих отраслях. Он формирует требования государства к качеству продукции, работ и услуг, имеющих межотраслевое значение.

Особенности:

• Содержит требования к материалам, электрическим и механическим характеристикам, методам испытаний, маркировке и упаковке продукции;
• ГОСТы, разработанные ранее (в основном в советское время), как правило имеют статус «технических условий» (ГОСТ ТУ). В этих документах прописаны конкретные требования к каждой марке продукции, ее конечные характеристики. Количество таких стандартов весьма ограничено, в основном они относятся к кабелям и проводам, применяемым в ВПК. В настоящее время ГОССТАНДАРТОМ идет планомерная работа по пересмотру данных документов. Пример такого стандарта – ГОСТ 11326.92-79 Кабель радиочастотный марки РД 200-7-12. Технические условия.
• Современные ГОСТы имеют статус «общих технических требований» (ГОСТ ОТТ), или «общих технических условий» (ГОСТ ОТУ), и не являются конечным документом, по которому изготавливается продукция. При работе с такими ГОСТами требуется разработка дополнительных документов ТЕХНИЧЕСКИХ УСЛОВИЙ, в которых будет содержаться более подробная информация, необходимая для изготовления продукции. Пример такого стандарта – ГОСТ 24334-2020 Кабели силовые для нестационарной прокладки. Общие технические требования.

ТУ (технические условия) – документ, утвержденный производителем или заказчиком, который устанавливает требования к конкретным маркам продукции. Такие стандарты были введены в процессе перехода экономики к рыночным отношениям с целью регламентирования производства товаров, которые не попадали под действие существующих ГОСТов. Как правило, ТУ представляют собой документ, содержащий необходимые уточнения к государственным стандартам по тем данным, которые описаны недостаточно.

Особенности:

• утверждается на уровне предприятия, или организации, уполномоченной на его разработку.
• может повторять требования ГОСТ, а также устанавливать собственные, но не противоречащие основному стандарту.
• позволяет учитывать специфику производства и потребности заказчика.

Основная масса кабельно-проводниковой продукции в России и странах СНГ изготавливается по техническим условиям завода-изготовителя, которые, в свою очередь, должны соответствовать требованиям определенного стандарта ГОСТ ОТУ или ГОСТ ОТТ. Приведем несколько таких стандартов в качестве примера:

• Кабель с изоляцией из сшитого полиэтилена ELKACABLE АПвПу2г изготавливается по ТУ 3530-002-40914170-2012, которые соответствуют требованиям ГОСТ 34834-2022 (КАБЕЛИ СИЛОВЫЕ С ЭКСТРУДИРОВАННОЙ ИЗОЛЯЦИЕЙ НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ОТ 6 ДО 35 кВ ВКЛЮЧИТЕЛЬНО. Общие технические условия).
• Кабель повышенной износостойкости для нестационарной прокладки ELKAFLEX КГН-ХЛ изготавливается по ТУ 3544-005-40914170-2013 в соответствии с ГОСТ 24334-2020 (КАБЕЛИ СИЛОВЫЕ ДЛЯ НЕСТАЦИОНАРНОЙ ПРОКЛАДКИ. Общие технические требования).
• Шахтный кабель с теплостойкой изоляцией ELKAMINE КГТЭШ изготавливается по ТУ 3541-012-40914170-2014 в полном соответствии с ГОСТ 31945-2012 (КАБЕЛИ ГИБКИЕ И ШНУРЫ ДЛЯ ПОДЗЕМНЫХ И ОТКРЫТЫХ ГОРНЫХ РАБОТ. Общие технические условия).

Откуда берется «усеченка»

Проблема возникает в том случае, если технические условия производителя, по тем или иным причинам, не соответствуют требованиям отраслевых стандартов ГОСТ. Чаще всего это связано с желанием производителя получить конкурентное ценовое преимущество, сэкономить на конструкции. В таком случае, покупатель может приобрести продукцию, в которой, к примеру, занижено сечение токопроводящей жилы, снижена толщина изоляции, используются материалы, несоответствующие требованиям пожаробезопасности и т.д. В рамках данной статьи не будем заострять внимание на возможные вытекающие последствия такой экономии.

Как избежать контрафакта

1. Запросить у производителя паспорт качества на продукцию. Паспорт качества – это обязательный документ, который формируется отделом технического контроля предприятия-изготовителя по результатам прохождения каждой партии продукции приемо-сдаточных испытаний. Покажем его на следующем примере:

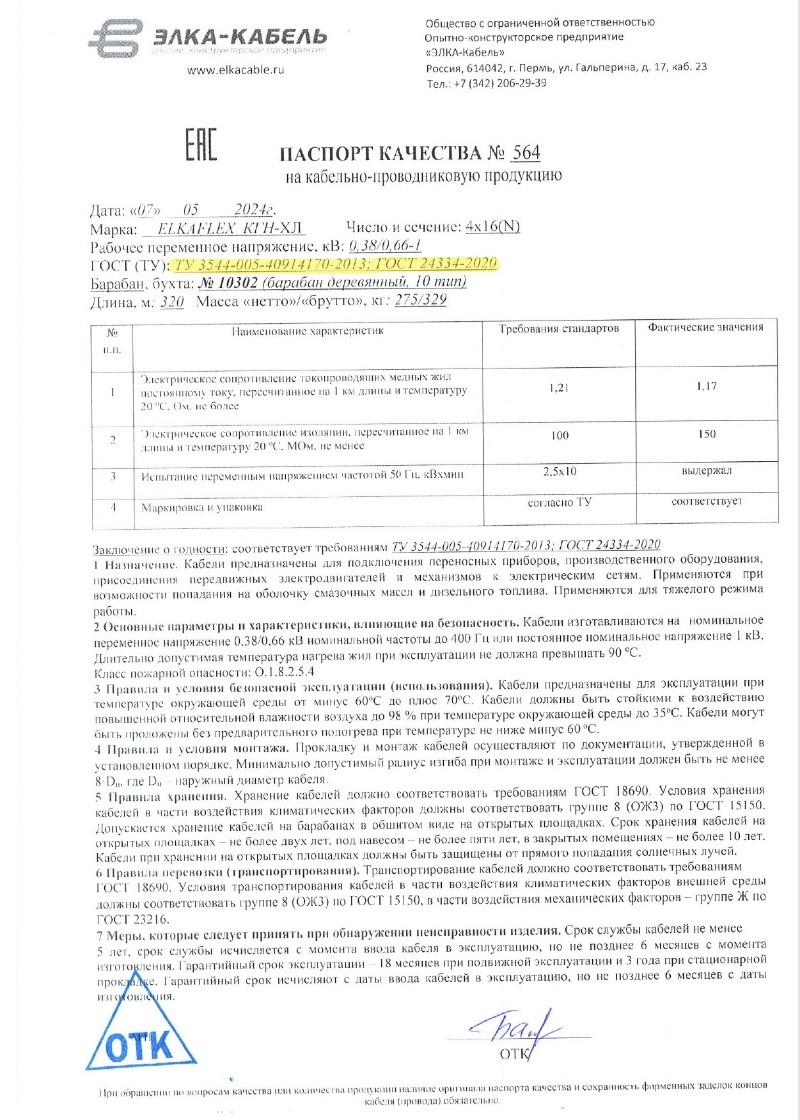

Рис. 1 Паспорт качества на кабель ELKAFLEX КГН-ХЛ 4х16 0,38/066-1

Паспорт качества отражает соответствие продукции требованиям технических условий и ГОСТ. В приведенном примере – ГОСТ 24334-2020.

2. Запросить у производителя сертификат соответствия требованиям технического регламента Таможенного Союза ТР ТС 004/2011. Для большинства кабельных изделий этот документ является обязательным. Он отражает соответствие продукции установленным требованиям надежности и безопасности. Этот документ в обязательном порядке содержит информацию о стандартах, по которым изготовлен кабель. Пример такого сертификата для гибких кабелей ELKAFLEX приведен на рисунке ниже. В основном разделе можно найти номер ТУ 3544-005-40914170-2013, а в разделе дополнительной информации указан ГОСТ 24334-2020.

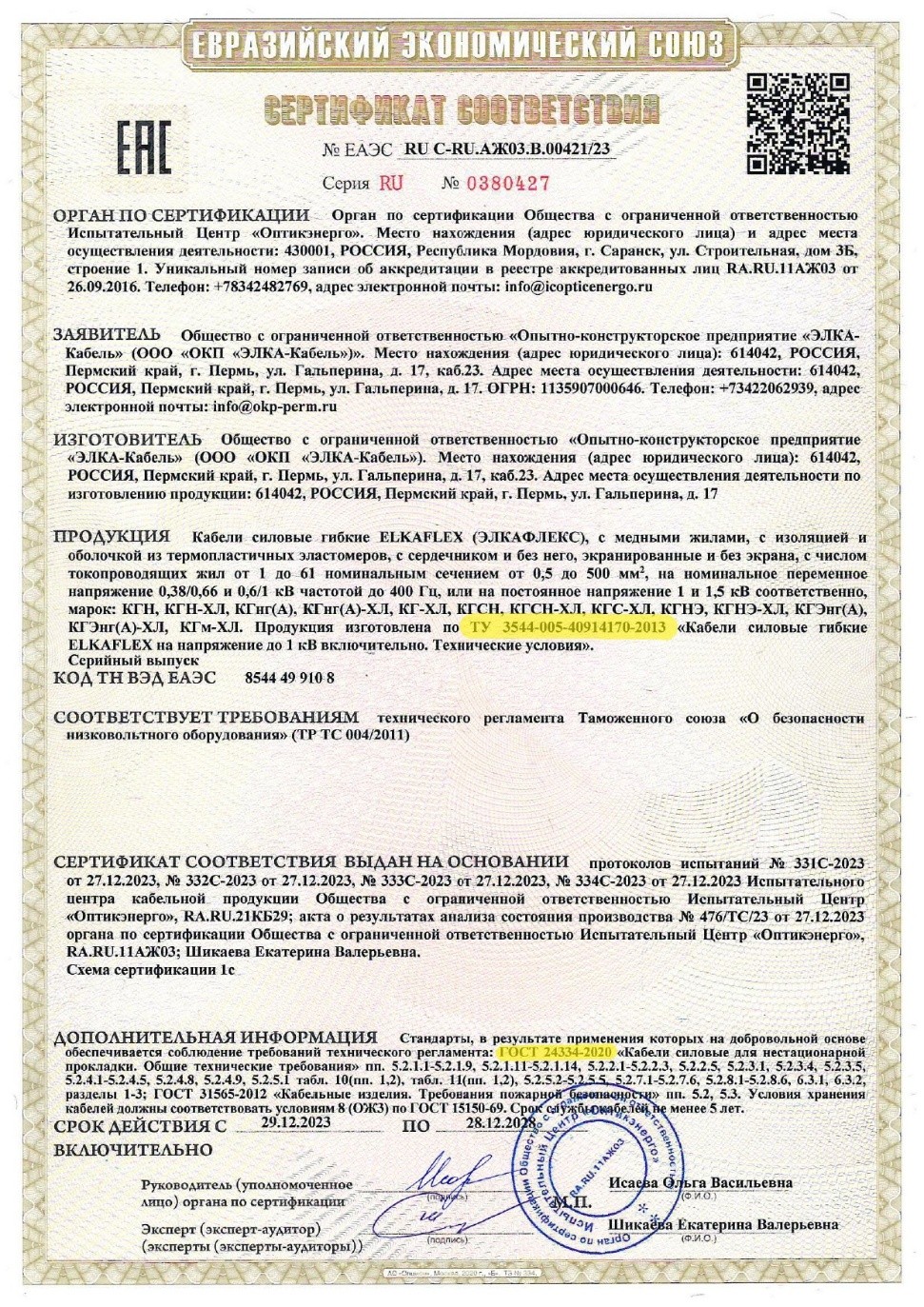

Рис. 2 Сертификат соответствия требованиям технического регламента Таможенного Союза ТР ТС 004/2011

3. Запросить у производителя выписку из технических условий. В технических условиях должны фигурировать ссылки на соответствующие ГОСТы. В качестве примера приведем ТУ 3541-012-40914170-2014 ООО «ОКП «ЭЛКА-Кабель», см. рис. 3:

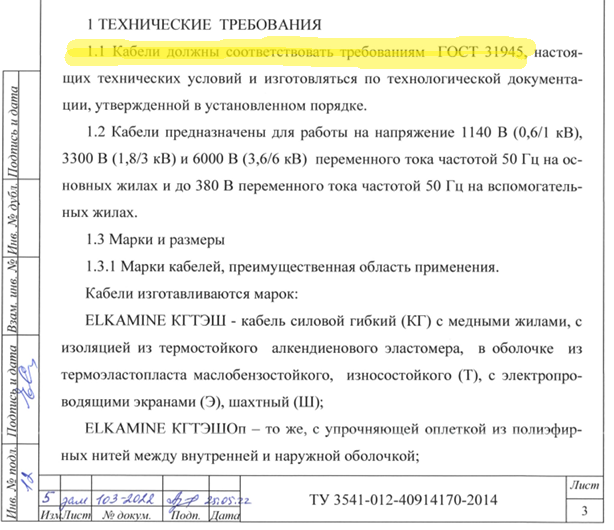

Рис. 3 Выписка из ТУ 3541-012-40914170-2014

Пункт 1.1. указывает на то, что продукция должна соответствовать требованиям ГОСТ 31945 КАБЕЛИ ГИБКИЕ И ШНУРЫ ДЛЯ ПОДЗЕМНЫХ И ОТКРЫТЫХ ГОРНЫХ РАБОТ. Общие технические условия.

4. Так же следует обратить внимание на требования ТУ, предъявляемые к конструкции токопроводящих жил. На примере ТУ 3544-005-40914170-2013 покажем соответствие конструкции токопроводящих жил требованиям государственного стандарта:

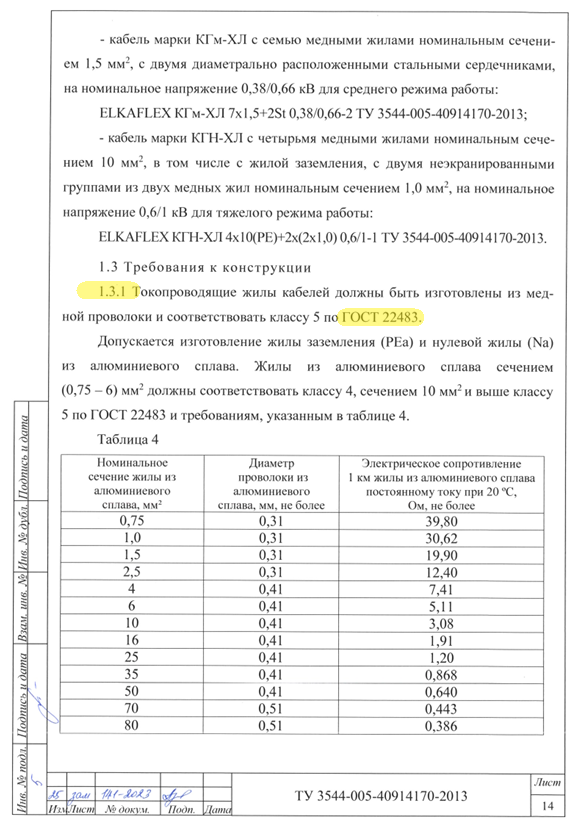

Рис. 4 Выписка из ТУ 3544-005-40914170-2013. Требования к конструкции токопроводящих жил

Пункт.1.3.1 ТУ требует соответствия токопроводящих жил требованиям ГОСТ 22483-2021 Жилы токопроводящие для кабелей, проводов и шнуров.

Вывод: основная масса кабельно-проводниковой продукции изготавливается по техническим условиям, за исключения отдельных малочисленных позиций. Технические условия добросовестных производителей должны соответствовать требованиям отраслевых стандартов ГОСТ ОТУ или ГОСТ ОТТ. Проверить соответствие продукции этим требованиям можно по паспорту качества, выписке из ТУ, а также сертификату соответствия ТРТС. При этом необходимо идентифицировать продукцию по бирке (крепится к таре) и маркировке, нанесённой на наружную оболочку кабеля.

Благодаря рациональным инженерным решениям, специалисты ОКП «ЭЛКА-Кабель» готовы предложить потребителю кабельную продукцию по лучшей цене в полном соответствии с требованиями отраслевых стандартов качества.
