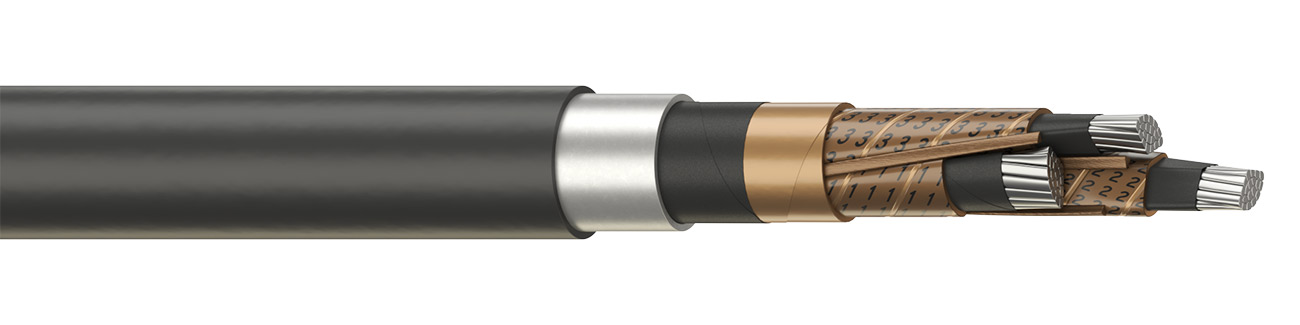

ПАРМА ТАтсСПнг(А)-HF

Кабель силовой на напряжение 6–35 кВ с жилами из термокоррозионностойкого алюминиевого сплава, с теплостойкой, композитной, пропитанной нестекающим составом изоляцией (Т) в свинцовой оболочке (С), с внутренней и наружной оболочками из полимерной композиции (П), не содержит галогенов (нг(А)-HF).

ТУ: ТУ 27.32.14-048-40914170-2018
Материал жилы: Сплав

14 вариантов исполнения

Преимущества

Меньший вес и внешний диаметр (при одинаковых конструкцивах и сечении токопроводящих жил)
Выше токопропускная способность
Отсутствие ограничений в вертикальной прокладке
Повышенное электрическое сопротивление изоляции
Снижение стоимости кабеля по сравнению с кабелями с СПЭ изоляцией
Сокращение частоты профилактических осмотров и мониторинга изоляции кабельных линий
Уменьшение затрат на строительство и модернизацию кабельных сооружений за счет снижения веса
Повышение эффективности передачи энергии за счет снижения реактивной мощности по отношению к кабелям СПЭ

Конструкция

Токопроводящие жилы из термокоррозионностойкого алюминиевого сплава
Экран по жиле из электропроводящей бумаги
Фазная изоляция теплостойкая, композиционная, пропитанная нестекающим составом
Межфазное заполнение из бумажных жгутов
Поясная изоляция теплостойкая, композиционная, пропитанная нестекающим составом
Экран из электропроводящей бумаги
Свинцовая оболочка
Подслой из битума и полиэтиленовой пленки
Внутренняя оболочка из полимерной композиции, не содержащей галогенов
Внешняя оболочка из не распространяющей горение полимерной композиции, не содержащей галогенов

Технические характеристики

Дополнительно

Гарантийный срок эксплуатации	7 лет
Срок службы	30 лет

Номинальное напряжение

Номинальное напряжение частотой 50Гц	6; 10; 20; 35 кВ

Область применения

Кабель силовой	есть

Радиус изгиба

Минимальный радиус изгиба многожильного кабеля	20 *Dн
Минимальный радиус изгиба одножильного кабеля	20 *Dн

Температура

Максимальная рабочая температура жилы	90 °C
Максимальная рабочая температура жилы при коротком замыкании	250 °C
Максимальная рабочая температура жилы при перегрузке	130 °C
Температура монтажа	-15 °C
Эксплуатация при температуре окружающей среды (стационарная прокладка)	-50–50 °C

Электрические параметры

Испытательное напряжение частотой 50Гц	17; 25; 50; 88 кВ
Электрическое сопротивление ГОСТ	ГОСТ 22483
Электрическое сопротивление изоляции	500 МОм/км

Область применения

Для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ переменного тока частотой 50Гц, с длительно допустимой температурой нагрева жил кабелей до 90°С. Для прокладки без ограничения разности уровней, в сетях постоянного тока.

Расшифровка марки

Т: С теплостойкой пропитанной изоляцией из электрокомпозиционного композиционного материала
Атс: С жилами из термокоррозионностойкого алюминиевого сплава
С: В свинцовой оболочке
П: С внутренней и наружной оболочками из полимерной композиции
нг-HF: Не содержащей галогенов

Варианты исполнения (14)

Артикул	Номинальное напряжение, кВ	Число жил и сечение, мм²	Материал основных жил	Диаметр, мм	Метраж и вес
9901450001	6	3×50	Сплав	34,6	м
9901450002	10	3×50	Сплав	37,4	м
9901450003	6	3×70	Сплав	38,8	м
9901450004	10	3×70	Сплав	42	м
9901450005	6	3×95	Сплав	42,4	м
9901450006	10	3×95	Сплав	45,2	м
9901450007	6	3×120	Сплав	45,1	м
9901450008	10	3×120	Сплав	48,3	м
9901450009	6	3×150	Сплав	48,2	м
9901450010	10	3×150	Сплав	51,2	м
9901450011	6	3×185	Сплав	51,7	м
9901450012	10	3×185	Сплав	54,5	м
9901450013	6	3×240	Сплав	56,2	м
9901450014	10	3×240	Сплав	59,4	м
