ПАРМА ТАтсАВнг(А)-LS
Кабель силовой на напряжение 6–35 кВ с жилами из термокоррозионностойкого алюминиевого сплава, с теплостойкой, композитной, пропитанной нестекающим составом изоляцией (Т) в алюминиевой оболочке (А), с наружной оболочкой из поливинилхлоридного пластиката (В) пониженной пожарной опасности (нг(А)-LS).
- ТУ
- ТУ 27.32.14-048-40914170-2018
- Материал жилы
- Сплав
Преимущества
Меньший вес и внешний диаметр (при одинаковых конструкцивах и сечении токопроводящих жил)
Выше токопропускная способность
Отсутствие ограничений в вертикальной прокладке
Повышенное электрическое сопротивление изоляции
Снижение стоимости кабеля по сравнению с кабелями с СПЭ изоляцией- Сокращение частоты профилактических осмотров и мониторинга изоляции кабельных линий
- Уменьшение затрат на строительство и модернизацию кабельных сооружений за счет снижения веса
- Повышение эффективности передачи энергии за счет снижения реактивной мощности по отношению к кабелям СПЭ

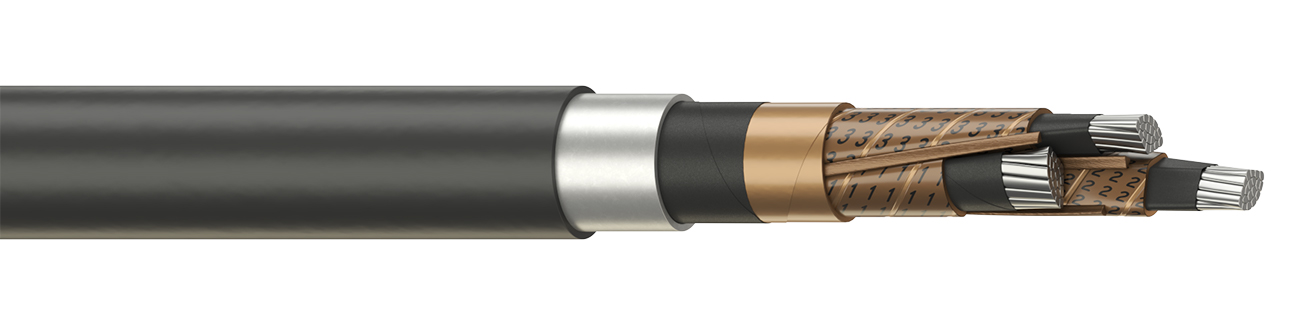

Конструкция
- Токопроводящие жилы из термокоррозионностойкого алюминиевого сплава
- Экран по жиле из электропроводящей бумаги
- Фазная изоляция теплостойкая, композиционная, пропитанная нестекающим составом
- Межфазное заполнение из бумажных жгутов
- Поясная изоляция теплостойкая, композиционная, пропитанная нестекающим составом
- Экран из электропроводящей бумаги
- Алюминиевая оболочка
- Подслой из битума и полиэтиленовой пленки
- Внутренняя оболочка из поливинилхлоридного пластиката, с низким дымо- и газовыделением
- Внешняя оболочка из не распространяющей горение из поливинилхлоридного пластиката, с низким дымо- и газовыделением
Технические характеристики
Дополнительно
 Гарантийный срок эксплуатации |
7 лет |
|---|---|
| Срок службы |
30 лет |
Номинальное напряжение
 Номинальное напряжение частотой 50Гц |
6; 10; 20; 35 кВ |
|---|
Область применения
| Кабель силовой |
есть |
|---|
Радиус изгиба
 Минимальный радиус изгиба многожильного кабеля |
20 *Dн |
|---|---|
| Минимальный радиус изгиба одножильного кабеля |
20 *Dн |
Температура
 Максимальная рабочая температура жилы |
90 °C |
|---|---|
 Максимальная рабочая температура жилы при коротком замыкании |
250 °C |
 Максимальная рабочая температура жилы при перегрузке |
130 °C |
 Температура монтажа |
-15 °C |
 Эксплуатация при температуре окружающей среды (стационарная прокладка) |
-50–50 °C |
Электрические параметры
 Испытательное напряжение частотой 50Гц |
17; 25; 50; 88 кВ |
|---|---|
 Электрическое сопротивление ГОСТ |
ГОСТ 22483 |
 Электрическое сопротивление изоляции |
500 МОм/км |
Область применения
Для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ переменного тока частотой 50Гц, с длительно допустимой температурой нагрева жил кабелей до 90°С. Для прокладки без ограничения разности уровней, в сетях постоянного тока.
Расшифровка марки
- Т
- С теплостойкой пропитанной изоляцией из электрокомпозиционного композиционного материала
- Атс
- С жилами из термокоррозионностойкого алюминиевого сплава
- А
- В алюминиевой оболочке
- В
- С наружной оболочкой из поливинилхлоридного пластиката
- нг(А)-LS
- Пониженной пожарной опасности
Варианты исполнения (32)
| Артикул | Номинальное напряжение, кВ | Число жил и сечение, мм² | Материал основных жил | Диаметр, мм | Метраж и вес |
|---|---|---|---|---|---|
| 9901400001 | 6 | 3×25 | Сплав | 33,5 |
|
| 9901400002 | 10 | 3×25 | Сплав | 36,2 |
|
| 9901400003 | 6 | 3×35 | Сплав | 32,4 |
|
| 9901400004 | 10 | 3×35 | Сплав | 34,9 |
|
| 9901400005 | 6 | 3×50 | Сплав | 34,5 |
|
| 9901400006 | 10 | 3×50 | Сплав | 37 |
|
| 9901400007 | 6 | 3×70 | Сплав | 37,1 |
|
| 9901400008 | 10 | 3×70 | Сплав | 39,7 |
|
| 9901400009 | 6 | 3×95 | Сплав | 40 |
|
| 9901400010 | 10 | 3×95 | Сплав | 42,9 |
|
| 9901400011 | 6 | 3×120 | Сплав | 42,9 |
|
| 9901400012 | 10 | 3×120 | Сплав | 45,4 |
|
| 9901400013 | 6 | 3×150 | Сплав | 45,2 |
|
| 9901400014 | 10 | 3×150 | Сплав | 47,8 |
|
| 9901400015 | 6 | 3×185 | Сплав | 48,6 |
|
| 9901400016 | 10 | 3×185 | Сплав | 51,1 |
|
| 9901400017 | 6 | 3×240 | Сплав | 52,9 |
|
| 9901400018 | 10 | 3×240 | Сплав | 55,7 |
|
| 9901400019 | 6 | 3×50 | Сплав | 35,6 |
|
| 9901400020 | 10 | 3×50 | Сплав | 38,1 |
|
| 9901400021 | 6 | 3×70 | Сплав | 38,5 |
|
| 9901400022 | 10 | 3×70 | Сплав | 41,1 |
|
| 9901400023 | 6 | 3×95 | Сплав | 42,1 |
|
| 9901400024 | 10 | 3×95 | Сплав | 44,7 |
|
| 9901400025 | 6 | 3×120 | Сплав | 44,8 |
|
| 9901400026 | 10 | 3×120 | Сплав | 47,4 |
|
| 9901400027 | 6 | 3×150 | Сплав | 48 |
|
| 9901400028 | 10 | 3×150 | Сплав | 50,5 |
|
| 9901400029 | 6 | 3×185 | Сплав | 51,2 |
|
| 9901400030 | 10 | 3×185 | Сплав | 54 |
|
| 9901400031 | 6 | 3×240 | Сплав | 56 |
|
| 9901400032 | 10 | 3×240 | Сплав | 58,7 |
|
