ПАРМА ТАтсАБПнг(А)-HF
Кабель силовой на напряжение 6–35 кВ с жилами из термокоррозионностойкого алюминиевого сплава, с теплостойкой, композитной, пропитанной нестекающим составом изоляцией (Т) в алюминиевой оболочке (А), бронированный стальными оцикованными лентами (Б), с внутренней и наружной оболочками из полимерной композиции (П), не содержит галогенов (нг(А)-HF).
Для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ переменного тока частотой 50Гц, с длительно допустимой температурой нагрева жил кабелей до 90°С. Для прокладки без ограничения разности уровней, в сетях постоянного тока.
ПАРМА ТАтсАБПнг(А)-HF PDF СКАЧАТЬ
1088 вариант(а) исполнения
Преимущества
Меньший вес и внешний диаметр (при одинаковых конструкцивах и сечении токопроводящих жил)
Выше токопропускная способность
Отсутствие ограничений в вертикальной прокладке
Повышенное электрическое сопротивление изоляции
Снижение стоимости кабеля по сравнению с кабелями с СПЭ изоляцией
Сокращение частоты профилактических осмотров и мониторинга изоляции кабельных линий
Уменьшение затрат на строительство и модернизацию кабельных сооружений за счет снижения веса
Повышение эффективности передачи энергии за счет снижения реактивной мощности по отношению к кабелям СПЭ

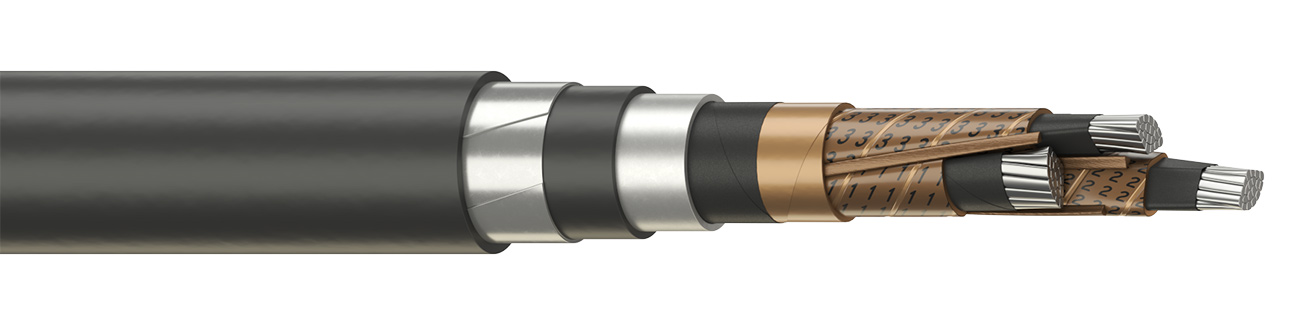

Конструкция
- Токопроводящие жилы из термокоррозионностойкого алюминиевого сплава
- Экран по жиле из электропроводящей бумаги
- Фазная изоляция теплостойкая, композиционная, пропитанная нестекающим составом
- Межфазное заполнение из бумажных жгутов
- Поясная изоляция теплостойкая, композиционная, пропитанная нестекающим составом
- Экран из электропроводящей бумаги
- Алюминиевая оболочка
- Подслой из битума и полиэтиленовой пленки
- Внутренняя оболочка из полимерной композиции, не содержащей галогенов
- Броня из стальных оцинкованных лент
- Внешняя оболочка из не распространяющей горение полимерной композиции, не содержащей галогенов
Технические характеристики
| Температура | ||
 Эксплуатация при температуре окружающей среды | стационарная прокладка: от -50.0 до 50.0 | °C |
 Максимальная рабочая температура жилы | 90 | °C |
 Максимальная рабочая температура жилы при перегрузке | 130 | °C |
 Максимальная рабочая температура жилы при коротком замыкании | 250 | °C |
 Температура монтажа | -15 | °C |
| Область применения | ||
 Кабель силовой | ||
| Номинальное напряжение | ||
 Номинальное напряжение частотой 50Гц | 6; 10; 20; 35 | кВ |
| Радиус изгиба | ||
 Минимальный радиус изгиба одножильного кабеля | 20 | *Dн |
 Минимальный радиус изгиба многожильного кабеля | 20 | *Dн |
| Электрические параметры | ||
 Испытательное напряжение частотой 50Гц | 17; 25; 50; 88 | кВ |
 Электрическое сопротивление ГОСТ | ГОСТ 22483 | |
 Электрическое сопротивление изоляции | 500 | МОм/км |
| Дополнительно | ||
 Гарантийный срок эксплуатации | 7 | лет |
 Срок службы | 30 | лет |
Инструкции
Стандарты и сертификаты
ПАРМА ТАтсАБПнг(А)-HF —
аналог продуктам иных поставщиков:
Расшифровка кабеля
ПАРМА ТАтсАБПнг(А)-HF
А
-
в алюминиевой оболочке
Атс
-
С жилами из термокоррозионностойкого алюминиевого сплава
Т
-
С теплостойкой пропитанной изоляцией из электрокомпозиционного композиционного материала
П
-
С внутренней и наружной оболочками из полимерной композиции
нг-HF
-
Не содержащей галогенов
Б
-
Бронирование стальными оцинкованными лентами
Похожие продукты
ПАРМА ТААБВ
Кабели силовые стационарные на напряжение от 6 до 35 кв/С теплостойкой композитной изоляцией
ПАРМА ТААП
Кабели силовые стационарные на напряжение от 6 до 35 кв/С теплостойкой композитной изоляцией
ПАРМА ТАБПнг(А)-HF
Кабели силовые стационарные на напряжение от 6 до 35 кв/С теплостойкой композитной изоляцией
ПАРМА ТАВнг(А)-LS
Кабели силовые стационарные на напряжение от 6 до 35 кв/С теплостойкой композитной изоляцией
ПАРМА ТАКПнг(А)-HF
Кабели силовые стационарные на напряжение от 6 до 35 кв/С теплостойкой композитной изоляцией
ПАРМА ТАтсАВнг(А)-LS
Кабели силовые стационарные на напряжение от 6 до 35 кв/С теплостойкой композитной изоляцией

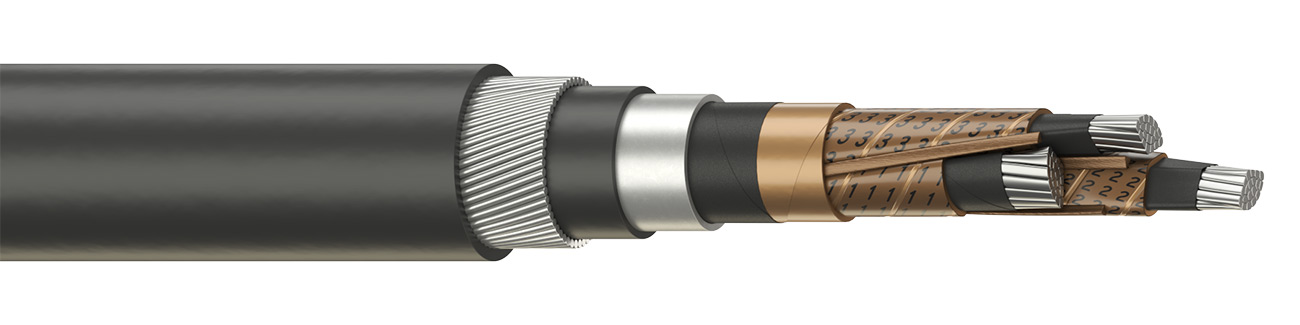

ПАРМА ТАтсАКПнг(А)-HF
