АтсПвБПЭнг(А)-HF

Кабель силовой с алюминиевыми жилами с изоляцией из сшитого полиэтилена; и оболочкой из не распространяющей горение (нг) полимерной композиции не содержащей галогены (HF).

ТУ: ГОСТ 31996-2012, ТУ 3500-021-40914170-2015
Материал жилы: Сплав

0 вариантов исполнения

Преимущества

Не распространяет горение
Не содержит галогенов
Химическая стойкость к воздействию химических веществ
Низкое дымогазовыделение

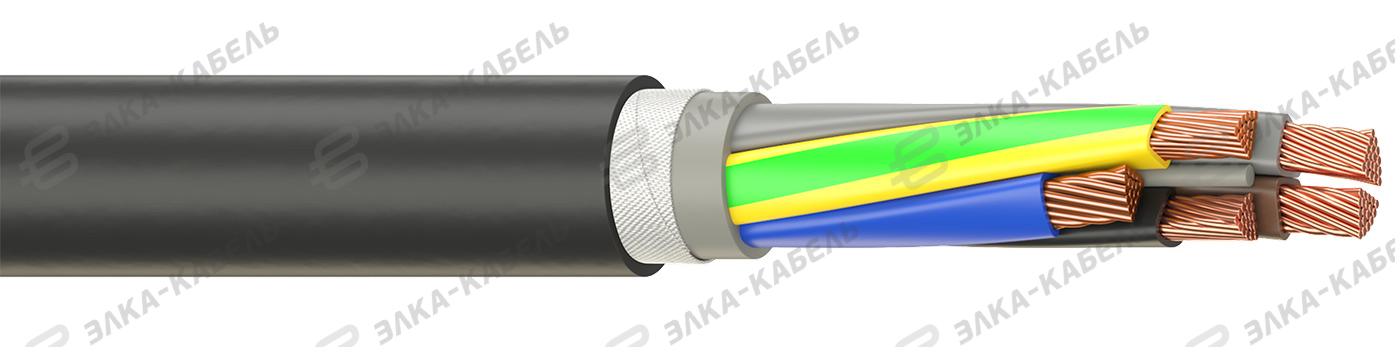

Конструкция

Токопроводящие жилы из термокоррозионностойкого алюминиевого сплава
Изоляция из сшитого полиэтилена
Центральный экструдированный сердечник
Внутреннее заполнение- соответствует типу наружной оболочки
Экран из медных проволок с медной лентой по поверхности
Экструдированная подушка под броню
Броня из стальных оцинкованных лент
Оболочка из не распространяющей горение полимерной композиции не содержащей галогены

Технические характеристики

Дополнительно

Гарантийный срок эксплуатации	5 лет
Срок службы	30 лет

Максимальное напряжение

Максимальное напряжение частотой 50Гц	0.8; 1.2; 3.6 кВ

Номинальное напряжение

Номинальное напряжение частотой 50Гц	0.66; 1; 3 кВ

Область применения

Кабель силовой	есть

Радиус изгиба

Минимальный радиус изгиба многожильного кабеля	7,5 *Dн
Минимальный радиус изгиба одножильного кабеля	10 *Dн

Температура

Максимальная рабочая температура жилы	90 °C
Максимальная рабочая температура жилы при коротком замыкании	250 °C
Максимальная рабочая температура жилы при перегрузке	130 °C
Температура монтажа	-15 °C
Эксплуатация при температуре окружающей среды (стационарная прокладка)	-50–50 °C

Электрические параметры

Испытательное напряжение частотой 50Гц	3; 3.5; 6.5 кВ
Электрическое сопротивление ГОСТ	ГОСТ 22483
Электрическое сопротивление изоляции	150 МОм/км

Область применения

Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.
