ВВГнг(А)-LS

Кабель силовой с медными жилами с изоляцией и оболочкой из не распространяющего горение ПВХ пластиката с низким дымовыделением.

ТУ: ГОСТ 31996-2012, ТУ 3500-021-40914170-2015
Материал жилы: Медь

50 вариантов исполнения

Преимущества

Не распространяет горение
Низкое дымогазовыделение
Химическая стойкость к воздействию химических веществ

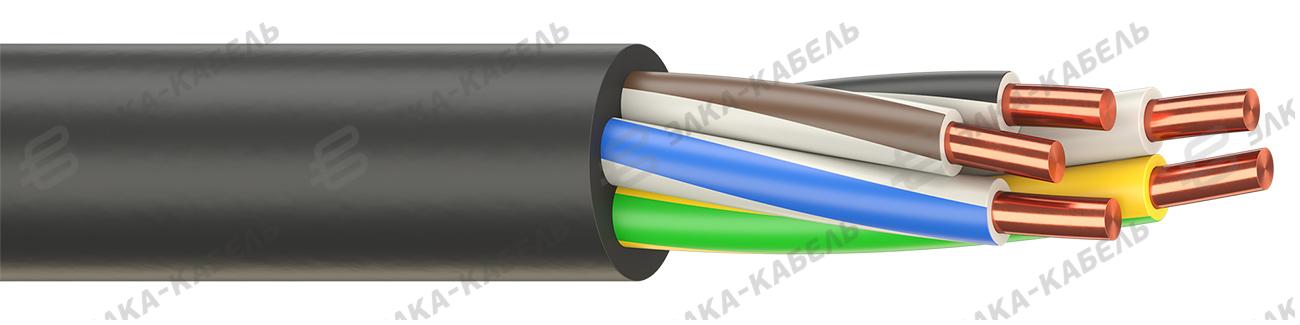

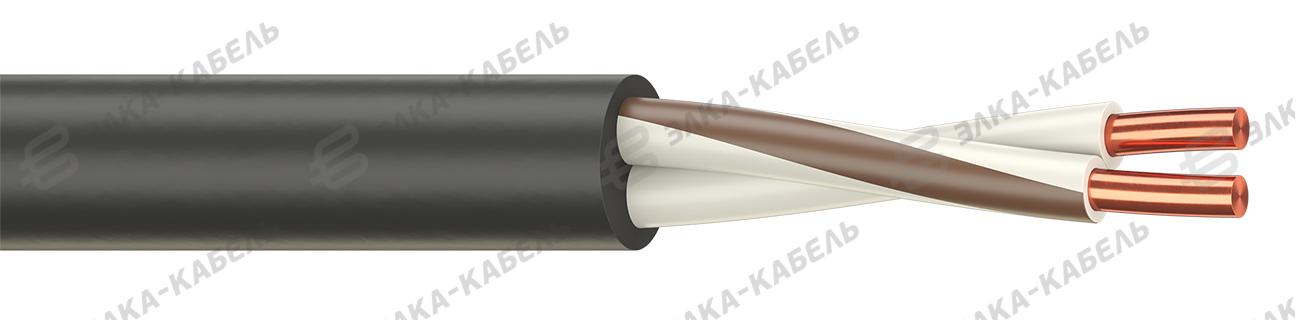

Конструкция

Токопроводящие жилы медные
Изоляция из поливинилхлоридного пластиката не распространяющего горение с низким дымо-и газовыделением
Центральный экструдированный сердечник
Внутреннее заполнение- соответствует типу наружной оболочки
Оболочка из не распространяющего горение поливинилхлоридного пластиката с низким дымо-и газовыделением

Технические характеристики

Дополнительно

Гарантийный срок эксплуатации	5 лет
Срок службы	30 лет

Максимальное напряжение

Максимальное напряжение частотой 50Гц	0.8; 1.2; 3.6 кВ

Номинальное напряжение

Номинальное напряжение частотой 50Гц	0.66; 1; 3 кВ

Область применения

Кабель силовой	есть

Радиус изгиба

Минимальный радиус изгиба многожильного кабеля	7,5 *Dн
Минимальный радиус изгиба одножильного кабеля	10 *Dн

Температура

Максимальная рабочая температура жилы	70 °C
Максимальная рабочая температура жилы при коротком замыкании	160 °C
Максимальная рабочая температура жилы при перегрузке	90 °C
Температура монтажа	-15 °C
Эксплуатация при температуре окружающей среды (стационарная прокладка)	-50–50 °C

Электрические параметры

Испытательное напряжение частотой 50Гц	3; 3.5; 6.5 кВ
Электрическое сопротивление ГОСТ	ГОСТ 22483

Область применения

Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.

Расшифровка марки

: С медными жилами
В: С изоляцией из поливинилхлоридного пластиката
В: В оболочке из поливинилхлоридного пластиката
Г: Небронированный
нг(А)-LS: Пониженной пожарной опасности с низким дымо- и газовыделением

Варианты исполнения (50)

Артикул	Номинальное напряжение, кВ	Число жил и сечение, мм²	Материал основных жил	Диаметр, мм	Метраж и вес
9900790001	0,66	1×1.5	Медь	5,4	м
9900790002	1	1×1.5	Медь	5,8	м
9900790003	0,66	1×2.5	Медь	5,8	м
9900790004	1	1×2.5	Медь	6,2	м
9900790005	0,66	1×4	Медь	6,4	м
9900790006	1	1×4	Медь	7	м
9900790007	0,66	1×6	Медь	6,9	м
9900790008	1	1×6	Медь	7,5	м
9900790009	0,66	1×10	Медь	8,1	м
9900790010	1	1×10	Медь	8,3	м
9900790011	0,66	2×1.5	Медь	8,8	м
9900790012	1	2×1.5	Медь	9,6	м
9900790013	0,66	2×2.5	Медь	9,5	м
9900790014	1	2×2.5	Медь	10,3	м
9900790015	0,66	2×4	Медь	10,8	м
9900790016	1	2×4	Медь	12	м
9900790017	0,66	2×6	Медь	11,8	м
9900790018	1	2×6	Медь	13	м
9900790019	0,66	2×10	Медь	14,2	м
9900790020	1	2×10	Медь	14,6	м
9900790021	0,66	3×1.5	Медь	9,1	м
9900790022	1	3×1.5	Медь	10	м
9900790023	0,66	3×2.5	Медь	10	м
9900790024	1	3×2.5	Медь	10,8	м
9900790025	0,66	3×4	Медь	11,4	м
9900790026	1	3×4	Медь	12,7	м
9900790027	0,66	3×6	Медь	12,5	м
9900790028	1	3×6	Медь	13,7	м
9900790029	0,66	3×10	Медь	15	м
9900790030	1	3×10	Медь	15,4	м
9900790031	0,66	4×1.5	Медь	9,8	м
9900790032	1	4×1.5	Медь	10,8	м
9900790033	0,66	4×2.5	Медь	10,7	м
9900790034	1	4×2.5	Медь	11,7	м
9900790035	0,66	4×4	Медь	12,3	м
9900790036	1	4×4	Медь	13,8	м
9900790037	0,66	4×6	Медь	13,5	м
9900790038	1	4×6	Медь	15	м
9900790039	0,66	4×10	Медь	16,4	м
9900790040	1	4×10	Медь	16,9	м
9900790041	0,66	5×1.5	Медь	10,6	м
9900790042	1	5×1.5	Медь	11,6	м
9900790043	0,66	5×2.5	Медь	11,6	м
9900790044	1	5×2.5	Медь	12,7	м
9900790045	0,66	5×4	Медь	13,4	м
9900790046	1	5×4	Медь	15	м
9900790047	0,66	5×6	Медь	14,7	м
9900790048	1	5×6	Медь	16,3	м
9900790049	0,66	5×10	Медь	17,9	м
9900790050	1	5×10	Медь	18,5	м
