ВВГнг(А)-LS-ХЛ

Кабель силовой с медными жилами с изоляцией и оболочкой из не распространяющего горение ПВХ пластиката с низким дымовыделением, холодостойкий.

ТУ: ГОСТ 31996-2012, ТУ 3500-021-40914170-2015
Материал жилы: Медь

50 вариантов исполнения

Преимущества

Не распространяет горение
Низкое дымогазовыделение
Стойкость к воздействию химических веществ
Холодостойкий

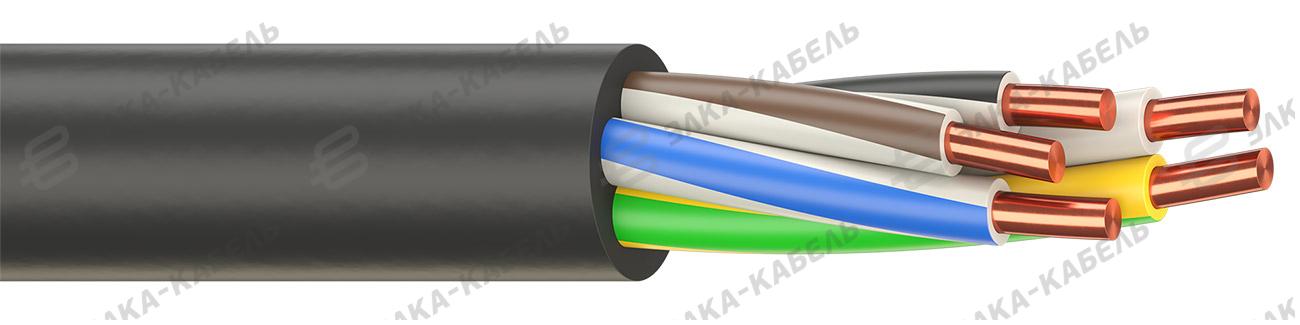

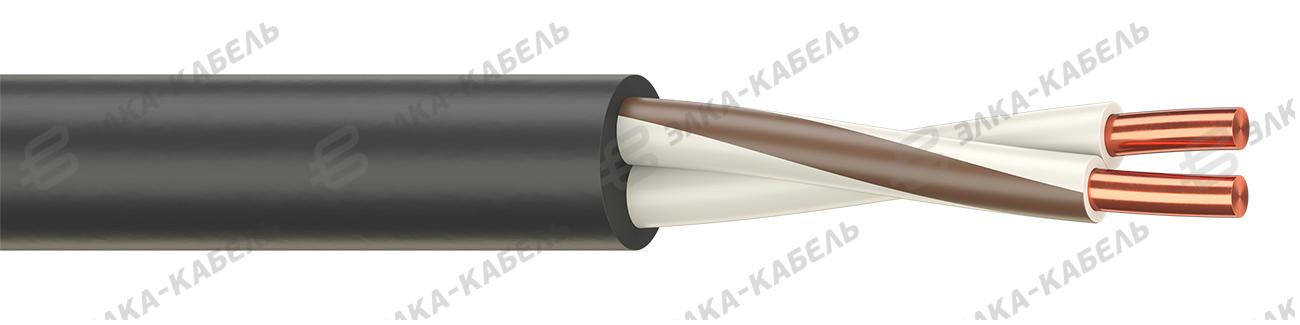

Конструкция

Токопроводящие жилы медные
Изоляция из поливинилхлоридного пластиката не распространяющего горение с низким дымо-и газовыделением
Центральный экструдированный сердечник
Внутреннее заполнение- соответствует типу наружной оболочки
Оболочка из не распространяющего горение при групповой прокладке, холодостойкого поливинилхлоридного пластиката с низким дымо-и газовыделением

Технические характеристики

Дополнительно

Гарантийный срок эксплуатации	5 лет
Срок службы	30 лет

Максимальное напряжение

Максимальное напряжение частотой 50Гц	0.8; 1.2; 3.6 кВ

Номинальное напряжение

Номинальное напряжение частотой 50Гц	0.66; 1; 3 кВ

Область применения

Кабель силовой	есть

Радиус изгиба

Минимальный радиус изгиба многожильного кабеля	7,5 *Dн
Минимальный радиус изгиба одножильного кабеля	10 *Dн

Температура

Максимальная рабочая температура жилы	70 °C
Максимальная рабочая температура жилы при коротком замыкании	160 °C
Максимальная рабочая температура жилы при перегрузке	90 °C
Температура монтажа	-15 °C
Эксплуатация при температуре окружающей среды (стационарная прокладка)	-60–50 °C

Электрические параметры

Испытательное напряжение частотой 50Гц	3; 3.5; 6.5 кВ
Электрическое сопротивление ГОСТ	ГОСТ 22483

Область применения

Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.

Расшифровка марки

: С медными жилами
В: С изоляцией из поливинилхлоридного пластиката
В: В оболочке из поливинилхлоридного пластиката
Г: Небронированный
нг(А)-LS: Пониженной пожарной опасности с низким дымо- и газовыделением
ХЛ: Холодостойкий

Варианты исполнения (50)

Артикул	Номинальное напряжение, кВ	Число жил и сечение, мм²	Материал основных жил	Диаметр, мм	Метраж и вес
9900780001	0,66	1×1.5	Медь	5,4	м
9900780002	1	1×1.5	Медь	5,8	м
9900780003	0,66	1×2.5	Медь	5,8	м
9900780004	1	1×2.5	Медь	6,2	м
9900780005	0,66	1×4	Медь	6,4	м
9900780006	1	1×4	Медь	7	м
9900780007	0,66	1×6	Медь	6,9	м
9900780008	1	1×6	Медь	7,5	м
9900780009	0,66	1×10	Медь	8,1	м
9900780010	1	1×10	Медь	8,3	м
9900780011	0,66	2×1.5	Медь	8,7	м
9900780012	1	2×1.5	Медь	9,5	м
9900780013	0,66	2×2.5	Медь	9,5	м
9900780014	1	2×2.5	Медь	10,3	м
9900780015	0,66	2×4	Медь	10,8	м
9900780016	1	2×4	Медь	12	м
9900780017	0,66	2×6	Медь	11,8	м
9900780018	1	2×6	Медь	13	м
9900780019	0,66	2×10	Медь	14,3	м
9900780020	1	2×10	Медь	14,7	м
9900780021	0,66	3×1.5	Медь	9,1	м
9900780022	1	3×1.5	Медь	10	м
9900780023	0,66	3×2.5	Медь	10	м
9900780024	1	3×2.5	Медь	10,8	м
9900780025	0,66	3×4	Медь	11,4	м
9900780026	1	3×4	Медь	12,7	м
9900780027	0,66	3×6	Медь	12,5	м
9900780028	1	3×6	Медь	13,7	м
9900780029	0,66	3×10	Медь	15,1	м
9900780030	1	3×10	Медь	15,5	м
9900780031	0,66	4×1.5	Медь	9,8	м
9900780032	1	4×1.5	Медь	10,8	м
9900780033	0,66	4×2.5	Медь	10,7	м
9900780034	1	4×2.5	Медь	11,7	м
9900780035	0,66	4×4	Медь	12,3	м
9900780036	1	4×4	Медь	13,8	м
9900780037	0,66	4×6	Медь	13,5	м
9900780038	1	4×6	Медь	15	м
9900780039	0,66	4×10	Медь	16,4	м
9900780040	1	4×10	Медь	16,9	м
9900780041	0,66	5×1.5	Медь	10,5	м
9900780042	1	5×1.5	Медь	11,6	м
9900780043	0,66	5×2.5	Медь	11,6	м
9900780044	1	5×2.5	Медь	12,7	м
9900780045	0,66	5×4	Медь	13,4	м
9900780046	1	5×4	Медь	15	м
9900780047	0,66	5×6	Медь	14,7	м
9900780048	1	5×6	Медь	16,3	м
9900780049	0,66	5×10	Медь	18	м
9900780050	1	5×10	Медь	18,5	м
