ВВГнг(А)-FRLS

Кабель силовой с медными жилами с изоляцией и оболочкой из не распространяющего горение ПВХ пластиката с низким дымовыделением.

ТУ: ГОСТ 31996-2012, ТУ 3500-021-40914170-2015
Материал жилы: Медь

50 вариантов исполнения

Преимущества

Не распространяет горение
Низкое дымогазовыделение
Химическая стойкость к воздействию химических веществ
Огнестойкий

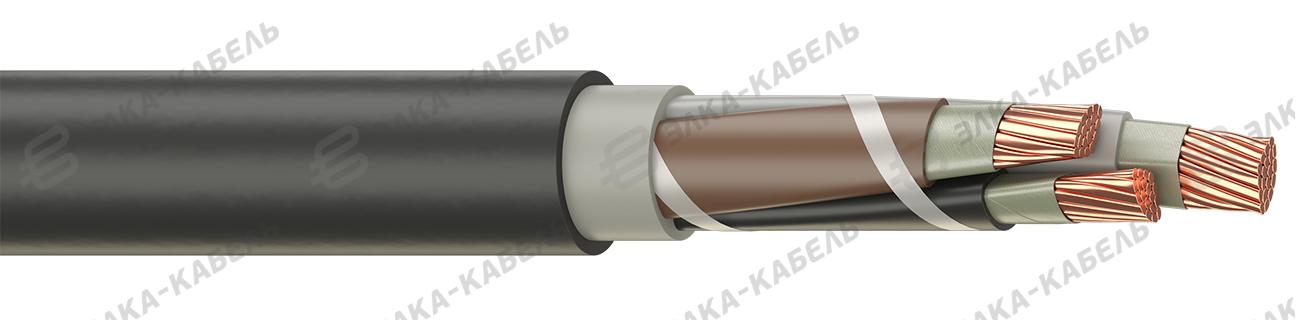

Конструкция

Токопроводящие жилы медные
Стеклослюдяные ленты
Изоляция из поливинилхлоридного пластиката не распространяющего горение с низким дымо-и газовыделением
Центральный экструдированный сердечник
Внутреннее заполнение- соответствует типу наружной оболочки
Оболочка из не распространяющего горение поливинилхлоридного пластиката с низким дымо-и газовыделением

Технические характеристики

Дополнительно

Гарантийный срок эксплуатации	5 лет
Срок службы	30 лет

Максимальное напряжение

Максимальное напряжение частотой 50Гц	0.8; 1.2; 3.6 кВ

Номинальное напряжение

Номинальное напряжение частотой 50Гц	0.66; 1; 3 кВ

Область применения

Кабель силовой	есть

Радиус изгиба

Минимальный радиус изгиба многожильного кабеля	7,5 *Dн
Минимальный радиус изгиба одножильного кабеля	10 *Dн

Температура

Максимальная рабочая температура жилы	70 °C
Максимальная рабочая температура жилы при коротком замыкании	160 °C
Максимальная рабочая температура жилы при перегрузке	90 °C
Температура монтажа	-15 °C
Эксплуатация при температуре окружающей среды (стационарная прокладка)	-50–50 °C

Электрические параметры

Испытательное напряжение частотой 50Гц	3; 3.5; 6.5 кВ
Электрическое сопротивление ГОСТ	ГОСТ 22483

Область применения

Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.

Расшифровка марки

: С медными жилами
В: С изоляцией из поливинилхлоридного пластиката
В: В оболочке из поливинилхлоридного пластиката
Г: Небронированный
нг(А)-FRLS: С низким дымо- и газовыделением, огнестойкий

Варианты исполнения (50)

Артикул	Номинальное напряжение, кВ	Число жил и сечение, мм²	Материал основных жил	Диаметр, мм	Метраж и вес
9900770001	0,66	1×1.5	Медь	6,3	м
9900770002	1	1×1.5	Медь	6,7	м
9900770003	0,66	1×2.5	Медь	6,7	м
9900770004	1	1×2.5	Медь	7,1	м
9900770005	0,66	1×4	Медь	7,4	м
9900770006	1	1×4	Медь	8	м
9900770007	0,66	1×6	Медь	7,9	м
9900770008	1	1×6	Медь	8,5	м
9900770009	0,66	1×10	Медь	9,2	м
9900770010	1	1×10	Медь	9,6	м
9900770011	0,66	2×1.5	Медь	10,7	м
9900770012	1	2×1.5	Медь	11,5	м
9900770013	0,66	2×2.5	Медь	11,4	м
9900770014	1	2×2.5	Медь	12,2	м
9900770015	0,66	2×4	Медь	12,8	м
9900770016	1	2×4	Медь	14	м
9900770017	0,66	2×6	Медь	13,8	м
9900770018	1	2×6	Медь	15	м
9900770019	0,66	2×10	Медь	16,4	м
9900770020	1	2×10	Медь	16,8	м
9900770021	0,66	3×1.5	Медь	11,2	м
9900770022	1	3×1.5	Медь	12,1	м
9900770023	0,66	3×2.5	Медь	12	м
9900770024	1	3×2.5	Медь	12,9	м
9900770025	0,66	3×4	Медь	13,4	м
9900770026	1	3×4	Медь	14,7	м
9900770027	0,66	3×6	Медь	14,5	м
9900770028	1	3×6	Медь	15,8	м
9900770029	0,66	3×10	Медь	17,4	м
9900770030	1	3×10	Медь	17,8	м
9900770031	0,66	4×1.5	Медь	12,1	м
9900770032	1	4×1.5	Медь	13,1	м
9900770033	0,66	4×2.5	Медь	13	м
9900770034	1	4×2.5	Медь	14	м
9900770035	0,66	4×4	Медь	14,6	м
9900770036	1	4×4	Медь	16,1	м
9900770037	0,66	4×6	Медь	15,8	м
9900770038	1	4×6	Медь	17,3	м
9900770039	0,66	4×10	Медь	19,1	м
9900770040	1	4×10	Медь	19,6	м
9900770041	0,66	5×1.5	Медь	13,2	м
9900770042	1	5×1.5	Медь	14,2	м
9900770043	0,66	5×2.5	Медь	14,2	м
9900770044	1	5×2.5	Медь	15,3	м
9900770045	0,66	5×4	Медь	16	м
9900770046	1	5×4	Медь	17,6	м
9900770047	0,66	5×6	Медь	17,3	м
9900770048	1	5×6	Медь	18,9	м
9900770049	0,66	5×10	Медь	20,9	м
9900770050	1	5×10	Медь	21,5	м
