ВВГЭнг(А)-LS
Кабель силовой с медными жилами с изоляцией и оболочкой из не распространяющего горение ПВХ пластиката с низким дымовыделением, с металлическим экраном.
- ТУ
- ГОСТ 31996-2012, ТУ 3500-021-40914170-2015
- Материал жилы
- Медь
Преимущества
Не распространяет горение
Низкое дымогазовыделение
Химическая стойкость к воздействию химических веществ

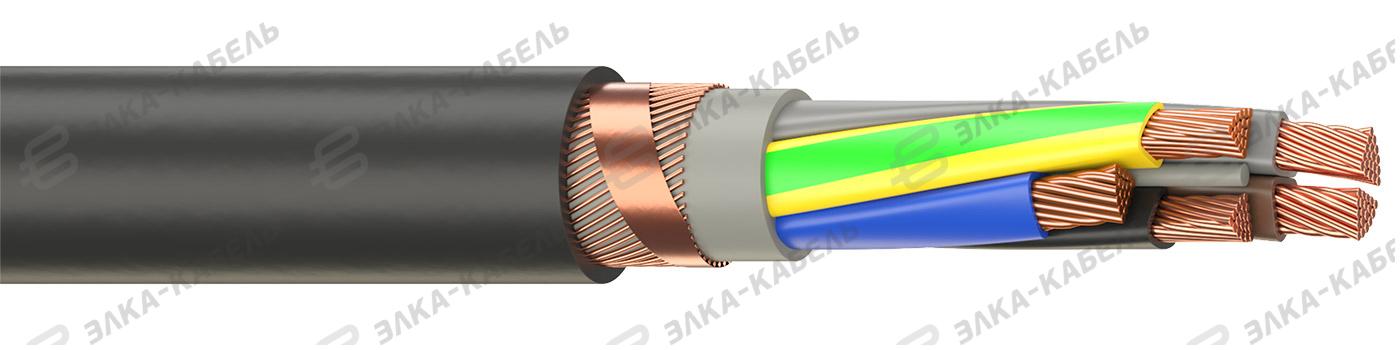

Конструкция
- Токопроводящие жилы медные
- Изоляция из поливинилхлоридного пластиката, не распространяющего горение с низким дымо-и газовыделением
- Центральный экструдированный сердечник
- Внутреннее заполнение - соответствует типу наружной оболочки
- Экран из медных проволок с медной лентой по поверхности
- Оболочка из не распространяющего горение поливинилхлоридного пластиката с низким дымо-и газовыделением
Технические характеристики
Дополнительно
 Гарантийный срок эксплуатации |
5 лет |
|---|---|
| Срок службы |
30 лет |
Максимальное напряжение
 Максимальное напряжение частотой 50Гц |
0.8; 1.2; 3.6 кВ |
|---|
Номинальное напряжение
 Номинальное напряжение частотой 50Гц |
0.66; 1; 3 кВ |
|---|
Область применения
 Кабель силовой |
есть |
|---|
Радиус изгиба
 Минимальный радиус изгиба многожильного кабеля |
7,5 *Dн |
|---|---|
| Минимальный радиус изгиба одножильного кабеля |
10 *Dн |
Температура
 Максимальная рабочая температура жилы |
70 °C |
|---|---|
 Максимальная рабочая температура жилы при коротком замыкании |
160 °C |
 Максимальная рабочая температура жилы при перегрузке |
90 °C |
 Температура монтажа |
-15 °C |
 Эксплуатация при температуре окружающей среды (стационарная прокладка) |
-50–50 °C |
Электрические параметры
 Испытательное напряжение частотой 50Гц |
3; 3.5; 6.5 кВ |
|---|---|
 Электрическое сопротивление ГОСТ |
ГОСТ 22483 |
Область применения
Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.
Расшифровка марки
- кабель силовой
- токопроводящими жилами из меди
- В
- с изоляцией из поливинилхлоридного пластиката (В)
- В
- с оболочкой из поливинилхлоридного пластиката (В)
- Г
- Не бронированный
- Э
- В общем металлическом экране
- нг(А)
- не распространяющие горение при групповой прокладке
- LS
- кабели с низким дымо и газовыделением
Варианты исполнения (98)
| Артикул | Номинальное напряжение, кВ | Число жил и сечение, мм² | Материал основных жил | Диаметр, мм | Метраж и вес |
|---|---|---|---|---|---|
| 9900760001 | 1 | 1×10 | Медь | 11,3 |
|
| 9900760002 | 1 | 1×16 | Медь | 12,6 |
|
| 9900760003 | 1 | 1×25 | Медь | 14,1 |
|
| 9900760004 | 1 | 1×35 | Медь | 15,1 |
|
| 9900760005 | 1 | 1×50 | Медь | 16,6 |
|
| 9900760006 | 1 | 1×16 | Медь | 13,3 |
|
| 9900760007 | 1 | 1×25 | Медь | 15 |
|
| 9900760008 | 1 | 1×35 | Медь | 16,2 |
|
| 9900760009 | 1 | 1×50 | Медь | 17,9 |
|
| 9900760010 | 1 | 1×70 | Медь | 19,9 |
|
| 9900760011 | 1 | 1×95 | Медь | 22,1 |
|
| 9900760012 | 1 | 1×120 | Медь | 23,9 |
|
| 9900760013 | 1 | 1×150 | Медь | 25,8 |
|
| 9900760014 | 1 | 1×185 | Медь | 27,8 |
|
| 9900760015 | 1 | 1×240 | Медь | 30,4 |
|
| 9900760016 | 1 | 1×300 | Медь | 33,2 |
|
| 9900760017 | 1 | 1×400 | Медь | 37 |
|
| 9900760018 | 1 | 1×500 | Медь | 40,4 |
|
| 9900760019 | 1 | 1×630 | Медь | 43,8 |
|
| 9900760020 | 1 | 1×800 | Медь | 48 |
|
| 9900760021 | 1 | 2×1.5 | Медь | 12 |
|
| 9900760022 | 1 | 2×2.5 | Медь | 12,8 |
|
| 9900760023 | 1 | 2×4 | Медь | 14,5 |
|
| 9900760024 | 1 | 2×6 | Медь | 15,5 |
|
| 9900760025 | 1 | 2×10 | Медь | 18,4 |
|
| 9900760026 | 1 | 2×16 | Медь | 20,2 |
|
| 9900760027 | 1 | 2×25 | Медь | 23,5 |
|
| 9900760028 | 1 | 2×35 | Медь | 25,6 |
|
| 9900760029 | 1 | 2×50 | Медь | 28,6 |
|
| 9900760030 | 1 | 2×16 | Медь | 21,8 |
|
| 9900760031 | 1 | 2×25 | Медь | 25,4 |
|
| 9900760032 | 1 | 2×35 | Медь | 27,7 |
|
| 9900760033 | 1 | 2×50 | Медь | 30 |
|
| 9900760034 | 1 | 2×70 | Медь | 29 |
|
| 9900760035 | 1 | 2×95 | Медь | 32,5 |
|
| 9900760036 | 1 | 2×120 | Медь | 35 |
|
| 9900760037 | 1 | 2×150 | Медь | 38 |
|
| 9900760038 | 1 | 2×185 | Медь | 41,3 |
|
| 9900760039 | 1 | 2×240 | Медь | 46,1 |
|
| 9900760040 | 1 | 3×1.5 | Медь | 12,4 |
|
| 9900760041 | 1 | 3×2.5 | Медь | 13,3 |
|
| 9900760042 | 1 | 3×4 | Медь | 15,1 |
|
| 9900760043 | 1 | 3×6 | Медь | 16,2 |
|
| 9900760044 | 1 | 3×10 | Медь | 19,2 |
|
| 9900760045 | 1 | 3×16 | Медь | 21,2 |
|
| 9900760046 | 1 | 3×25 | Медь | 24,9 |
|
| 9900760047 | 1 | 3×35 | Медь | 27 |
|
| 9900760048 | 1 | 3×50 | Медь | 30,1 |
|
| 9900760049 | 1 | 3×16 | Медь | 22,9 |
|
| 9900760050 | 1 | 3×25 | Медь | 26,8 |
|
