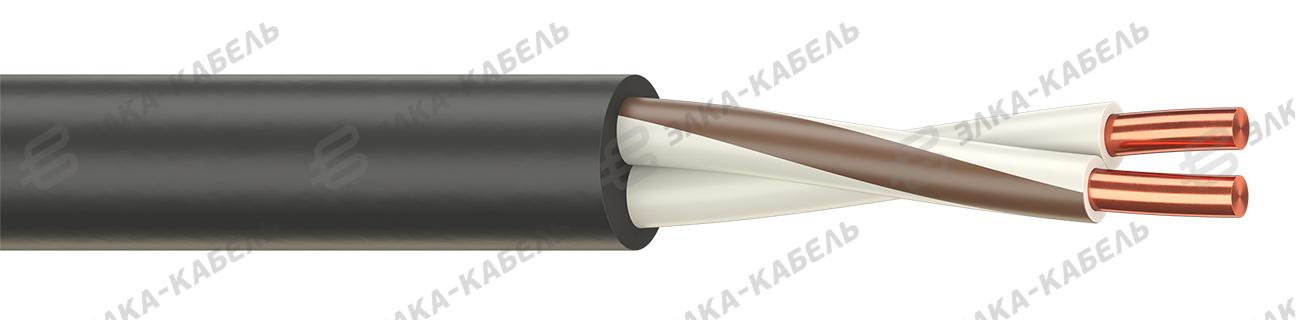

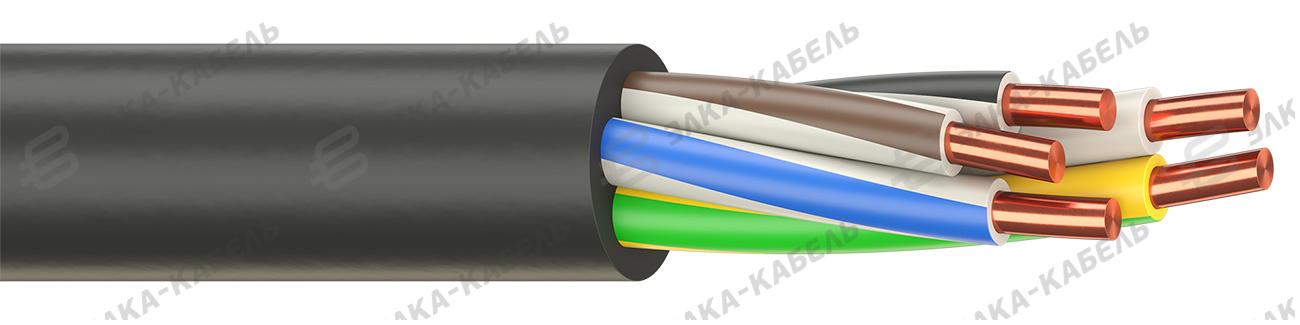

ВВГ
Кабель силовой с медными жилами с изоляцией и оболочкой из не распространяющего горение ПВХ пластиката.
Преимущества
Не распространяет горение
Химическая стойкость к воздействию химических веществ
Конструкция
- Токопроводящие жилы медные
- Изоляция из поливинилхлоридного пластиката не распространяющего горение
- Центральный экструдированный сердечник
- Внутреннее заполнение- соответствует типу наружной оболочки
- Оболочка из не распространяющего горение поливинилхлоридного пластиката
Технические характеристики
Дополнительно
 Гарантийный срок эксплуатации |
5 лет |
|---|---|
| Срок службы |
30 лет |
Максимальное напряжение
 Максимальное напряжение частотой 50Гц |
0.8; 1.2; 3.6 кВ |
|---|
Номинальное напряжение
 Номинальное напряжение частотой 50Гц |
0.66; 1; 3 кВ |
|---|
Область применения
 Кабель силовой |
есть |
|---|
Радиус изгиба
 Минимальный радиус изгиба многожильного кабеля |
7,5 *Dн |
|---|---|
| Минимальный радиус изгиба одножильного кабеля |
10 *Dн |
Температура
 Максимальная рабочая температура жилы |
70 °C |
|---|---|
 Максимальная рабочая температура жилы при коротком замыкании |
160 °C |
 Максимальная рабочая температура жилы при перегрузке |
90 °C |
 Температура монтажа |
-15 °C |
 Эксплуатация при температуре окружающей среды (стационарная прокладка) |
-50–50 °C |
Электрические параметры
 Испытательное напряжение частотой 50Гц |
3; 3.5; 6.5 кВ |
|---|---|
 Электрическое сопротивление ГОСТ |
ГОСТ 22483 |
Область применения
Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.
Расшифровка марки
- С медными жилами
- В
- С изоляцией из поливинилхлоридного пластиката
- В
- В оболочке из поливинилхлоридного пластиката
- Г
- Небронированный
Варианты исполнения (50)
| Артикул | Номинальное напряжение, кВ | Число жил и сечение, мм² | Материал основных жил | Диаметр, мм | Метраж и вес |
|---|---|---|---|---|---|
| 9900750001 | 0,66 | 1×1.5 | — | 5,4 |
|
| 9900750002 | 1 | 1×1.5 | — | 5,8 |
|
| 9900750003 | 0,66 | 1×2.5 | — | 5,8 |
|
| 9900750004 | 1 | 1×2.5 | — | 6,2 |
|
| 9900750005 | 0,66 | 1×4 | — | 6,4 |
|
| 9900750006 | 1 | 1×4 | — | 7 |
|
| 9900750007 | 0,66 | 1×6 | — | 6,9 |
|
| 9900750008 | 1 | 1×6 | — | 7,5 |
|
| 9900750009 | 0,66 | 1×10 | — | 8,1 |
|
| 9900750010 | 1 | 1×10 | — | 8,3 |
|
| 9900750011 | 0,66 | 2×1.5 | — | 8,8 |
|
| 9900750012 | 1 | 2×1.5 | — | 9,6 |
|
| 9900750013 | 0,66 | 2×2.5 | — | 9,5 |
|
| 9900750014 | 1 | 2×2.5 | — | 10,3 |
|
| 9900750015 | 0,66 | 2×4 | — | 10,8 |
|
| 9900750016 | 1 | 2×4 | — | 12 |
|
| 9900750017 | 0,66 | 2×6 | — | 11,8 |
|
| 9900750018 | 1 | 2×6 | — | 13 |
|
| 9900750019 | 0,66 | 2×10 | — | 14,2 |
|
| 9900750020 | 1 | 2×10 | — | 14,6 |
|
| 9900750021 | 0,66 | 3×1.5 | — | 9,1 |
|
| 9900750022 | 1 | 3×1.5 | — | 10 |
|
| 9900750023 | 0,66 | 3×2.5 | — | 10 |
|
| 9900750024 | 1 | 3×2.5 | — | 10,8 |
|
| 9900750025 | 0,66 | 3×4 | — | 11,4 |
|
| 9900750026 | 1 | 3×4 | — | 12,7 |
|
| 9900750027 | 0,66 | 3×6 | — | 12,5 |
|
| 9900750028 | 1 | 3×6 | — | 13,7 |
|
| 9900750029 | 0,66 | 3×10 | — | 15 |
|
| 9900750030 | 1 | 3×10 | — | 15,4 |
|
| 9900750031 | 0,66 | 4×1.5 | — | 9,8 |
|
| 9900750032 | 1 | 4×1.5 | — | 10,8 |
|
| 9900750033 | 0,66 | 4×2.5 | — | 10,7 |
|
| 9900750034 | 1 | 4×2.5 | — | 11,7 |
|
| 9900750035 | 0,66 | 4×4 | — | 12,3 |
|
| 9900750036 | 1 | 4×4 | — | 13,8 |
|
| 9900750037 | 0,66 | 4×6 | — | 13,5 |
|
| 9900750038 | 1 | 4×6 | — | 15 |
|
| 9900750039 | 0,66 | 4×10 | — | 16,4 |
|
| 9900750040 | 1 | 4×10 | — | 16,9 |
|
| 9900750041 | 0,66 | 5×1.5 | — | 10,6 |
|
| 9900750042 | 1 | 5×1.5 | — | 11,6 |
|
| 9900750043 | 0,66 | 5×2.5 | — | 11,6 |
|
| 9900750044 | 1 | 5×2.5 | — | 12,7 |
|
| 9900750045 | 0,66 | 5×4 | — | 13,4 |
|
| 9900750046 | 1 | 5×4 | — | 15 |
|
| 9900750047 | 0,66 | 5×6 | — | 14,7 |
|
| 9900750048 | 1 | 5×6 | — | 16,3 |
|
| 9900750049 | 0,66 | 5×10 | — | 17,9 |
|
| 9900750050 | 1 | 5×10 | — | 18,5 |
|
