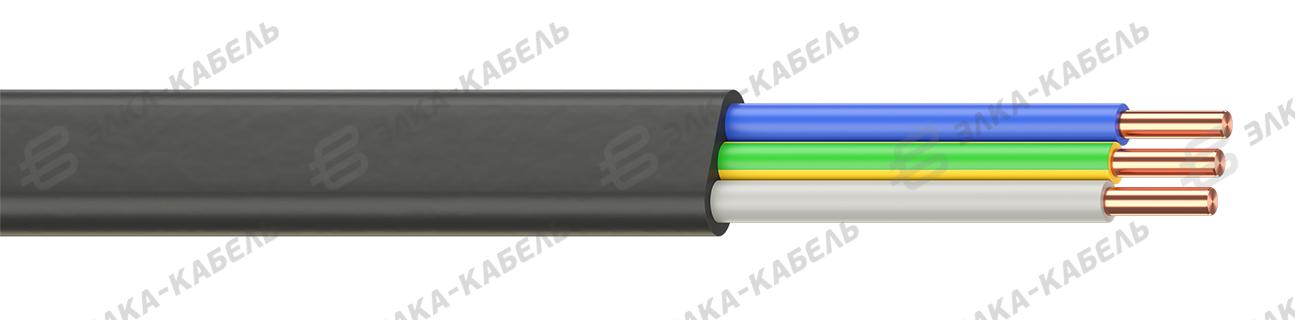

ВВГ-Пнг(А)-LS
Кабель силовой плоский с медными жилами с изоляцией и оболочкой из не распространяющего горение ПВХ пластиката с низким дымовыделением.
- ТУ
- ГОСТ 31996-2012, ТУ 3500-021-40914170-2015
- Материал жилы
- Медь
Преимущества
Не распространяет горение
Стойкость к воздействию химических веществ
Низкое дымо- и газовыделение
Конструкция
- Токопроводящие жилы медные
- Изоляция из поливинилхлоридного пластиката не распространяющего горение
- Оболочка из не распространяющего горение поливинилхлоридного пластиката
Технические характеристики
Дополнительно
 Гарантийный срок эксплуатации |
5 лет |
|---|---|
| Срок службы |
30 лет |
Максимальное напряжение
 Максимальное напряжение частотой 50Гц |
0.8; 1.2; 3.6 кВ |
|---|
Номинальное напряжение
 Номинальное напряжение частотой 50Гц |
0.66; 1; 3 кВ |
|---|
Область применения
 Кабель силовой |
есть |
|---|
Радиус изгиба
 Минимальный радиус изгиба многожильного кабеля |
7,5 *Dн |
|---|---|
| Минимальный радиус изгиба одножильного кабеля |
10 *Dн |
Температура
 Максимальная рабочая температура жилы |
70 °C |
|---|---|
 Максимальная рабочая температура жилы при коротком замыкании |
160 °C |
 Максимальная рабочая температура жилы при перегрузке |
90 °C |
 Температура монтажа |
-15 °C |
 Эксплуатация при температуре окружающей среды (стационарная прокладка) |
-50–50 °C |
Электрические параметры
 Испытательное напряжение частотой 50Гц |
3; 3.5; 6.5 кВ |
|---|---|
 Электрическое сопротивление ГОСТ |
ГОСТ 22483 |
Область применения
Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.
Расшифровка марки
- С медными жилами
- В
- С изоляцией из поливинилхлоридного пластиката
- В
- В оболочке из поливинилхлоридного пластиката
- Г
- Небронированный
- П
- Плоский
- нг(А)
- Не распространяет горение при групповой прокладке
- LS
- С низким дымо- и газовыделением
Варианты исполнения (20)
| Артикул | Номинальное напряжение, кВ | Число жил и сечение, мм² | Материал основных жил | Диаметр, мм | Метраж и вес |
|---|---|---|---|---|---|
| 9900740001 | 0,66 | 2×1.5 | Медь | 6,4 |
|
| 9900740002 | 1 | 2×1.5 | Медь | 7 |
|
| 9900740003 | 0,66 | 2×2.5 | Медь | 6,9 |
|
| 9900740004 | 1 | 2×2.5 | Медь | 7,5 |
|
| 9900740005 | 0,66 | 2×4 | Медь | 7,8 |
|
| 9900740006 | 1 | 2×4 | Медь | 8,6 |
|
| 9900740007 | 0,66 | 2×6 | Медь | 8,5 |
|
| 9900740008 | 1 | 2×6 | Медь | 9,3 |
|
| 9900740009 | 0,66 | 2×10 | Медь | 10,1 |
|
| 9900740010 | 1 | 2×10 | Медь | 10,4 |
|
| 9900740011 | 0,66 | 3×1.5 | Медь | 7,1 |
|
| 9900740012 | 1 | 3×1.5 | Медь | 7,7 |
|
| 9900740013 | 0,66 | 3×2.5 | Медь | 7,7 |
|
| 9900740014 | 1 | 3×2.5 | Медь | 8,3 |
|
| 9900740015 | 0,66 | 3×4 | Медь | 8,7 |
|
| 9900740016 | 1 | 3×4 | Медь | 9,7 |
|
| 9900740017 | 0,66 | 3×6 | Медь | 9,5 |
|
| 9900740018 | 1 | 3×6 | Медь | 10,4 |
|
| 9900740019 | 0,66 | 3×10 | Медь | 11,3 |
|
| 9900740020 | 1 | 3×10 | Медь | 11,7 |
|
