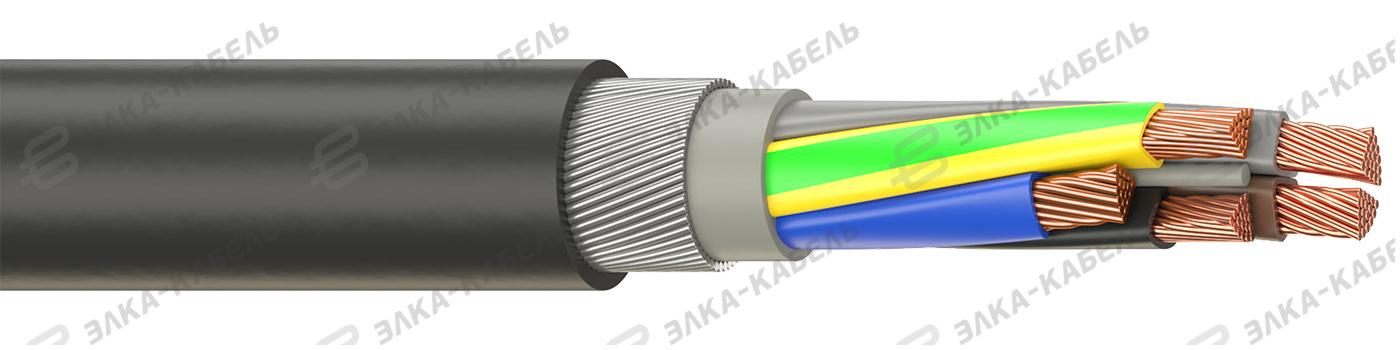

ВКВнг(А)-LS
Кабель силовой с медными жилами с изоляцией и оболочкой из не распространяющего горение ПВХ пластиката с низким дымовыделением, бронированный стальными оцинкованными проволоками.
- ТУ
- ГОСТ 31996-2012, ТУ 3500-021-40914170-2015
- Материал жилы
- Медь
Преимущества
Не распространяет горение
Низкое дымогазовыделение
Химическая стойкость к воздействию химических веществ
Конструкция
- Токопроводящие жилы медные
- Изоляция из поливинилхлоридного пластиката не распространяющего горение с низким дымо-и газовыделением
- Центральный экструдированный сердечник
- Внутреннее заполнение - соответствует типу наружной оболочки
- Броня из стальных оцинкованных проволок
- Оболочка из не распространяющего горение поливинилхлоридного пластиката с низким дымо-и газовыделением
Технические характеристики
Дополнительно
 Гарантийный срок эксплуатации |
5 лет |
|---|---|
| Срок службы |
30 лет |
Максимальное напряжение
 Максимальное напряжение частотой 50Гц |
0.8; 1.2; 3.6 кВ |
|---|
Номинальное напряжение
 Номинальное напряжение частотой 50Гц |
0.66; 1; 3 кВ |
|---|
Область применения
 Кабель силовой |
есть |
|---|
Радиус изгиба
 Минимальный радиус изгиба многожильного кабеля |
7,5 *Dн |
|---|---|
| Минимальный радиус изгиба одножильного кабеля |
10 *Dн |
Температура
 Максимальная рабочая температура жилы |
70 °C |
|---|---|
 Максимальная рабочая температура жилы при коротком замыкании |
160 °C |
 Максимальная рабочая температура жилы при перегрузке |
90 °C |
 Температура монтажа |
-15 °C |
 Эксплуатация при температуре окружающей среды (стационарная прокладка) |
-50–50 °C |
Электрические параметры
 Испытательное напряжение частотой 50Гц |
3; 3.5; 6.5 кВ |
|---|---|
 Электрическое сопротивление ГОСТ |
ГОСТ 22483 |
Область применения
Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.
Расшифровка марки
- кабель силовой
- В
- с изоляцией из поливинилхлоридного пластиката (В)
- К
- Бронированный стальными оцинкованными проволоками
- В
- с оболочкой из поливинилхлоридного пластиката (В)
- нг(А)
- не распространяющие горение при групповой прокладке
- LS
- кабели с низким дымо и газовыделением
Варианты исполнения (40)
| Артикул | Номинальное напряжение, кВ | Число жил и сечение, мм² | Материал основных жил | Диаметр, мм | Метраж и вес |
|---|---|---|---|---|---|
| 9900810001 | 1 | 3×10 | Медь | 23 |
|
| 9900810002 | 1 | 3×16 | Медь | 25,4 |
|
| 9900810003 | 1 | 3×25 | Медь | 28,9 |
|
| 9900810004 | 1 | 3×35 | Медь | 31 |
|
| 9900810005 | 1 | 3×50 | Медь | 34,5 |
|
| 9900810006 | 1 | 3×16 | Медь | 27,1 |
|
| 9900810007 | 1 | 3×25 | Медь | 30,8 |
|
| 9900810008 | 1 | 3×35 | Медь | 33,2 |
|
| 9900810009 | 1 | 3×50 | Медь | 36,1 |
|
| 9900810010 | 1 | 4×10 | Медь | 24,9 |
|
| 9900810011 | 1 | 4×16 | Медь | 27 |
|
| 9900810012 | 1 | 4×25 | Медь | 30,9 |
|
| 9900810013 | 1 | 4×35 | Медь | 33,3 |
|
| 9900810014 | 1 | 4×50 | Медь | 37,2 |
|
| 9900810015 | 1 | 4×16 | Медь | 28,9 |
|
| 9900810016 | 1 | 4×25 | Медь | 33,1 |
|
| 9900810017 | 1 | 4×35 | Медь | 36,2 |
|
| 9900810018 | 1 | 4×50 | Медь | 39 |
|
| 9900810019 | 1 | 4×50 | Медь | 38,7 |
|
| 9900810020 | 1 | 4×70 | Медь | 41,7 |
|
| 9900810021 | 1 | 4×95 | Медь | 47 |
|
| 9900810022 | 1 | 4×120 | Медь | 50 |
|
| 9900810023 | 1 | 4×150 | Медь | 55,3 |
|
| 9900810024 | 1 | 4×185 | Медь | 60 |
|
| 9900810025 | 1 | 4×240 | Медь | 67,2 |
|
| 9900810026 | 1 | 5×10 | Медь | 26,5 |
|
| 9900810027 | 1 | 5×16 | Медь | 28,9 |
|
| 9900810028 | 1 | 5×25 | Медь | 33,2 |
|
| 9900810029 | 1 | 5×35 | Медь | 36,3 |
|
| 9900810030 | 1 | 5×50 | Медь | 40,6 |
|
| 9900810031 | 1 | 5×16 | Медь | 31 |
|
| 9900810032 | 1 | 5×25 | Медь | 36 |
|
| 9900810033 | 1 | 5×35 | Медь | 39,1 |
|
| 9900810034 | 1 | 5×50 | Медь | 42,6 |
|
| 9900810035 | 1 | 5×70 | Медь | 47,1 |
|
| 9900810036 | 1 | 5×95 | Медь | 52,5 |
|
| 9900810037 | 1 | 5×120 | Медь | 57,1 |
|
| 9900810038 | 1 | 5×150 | Медь | 61,6 |
|
| 9900810039 | 1 | 5×185 | Медь | 67,6 |
|
| 9900810040 | 1 | 5×240 | Медь | 74,3 |
|
