ВБВЭнг(А)-LS

Кабель силовой с медными жилами с изоляцией и оболочкой из не распространяющего горение ПВХ пластиката с низким дымовыделением, бронированный стальными оцинкованными лентами, с металлическим экраном.

ТУ: ГОСТ 31996-2012, ТУ 3500-021-40914170-2015
Материал жилы: Медь

0 вариантов исполнения

Преимущества

Не распространяет горение
Низкое дымогазовыделение
Химическая стойкость к воздействию химических веществ

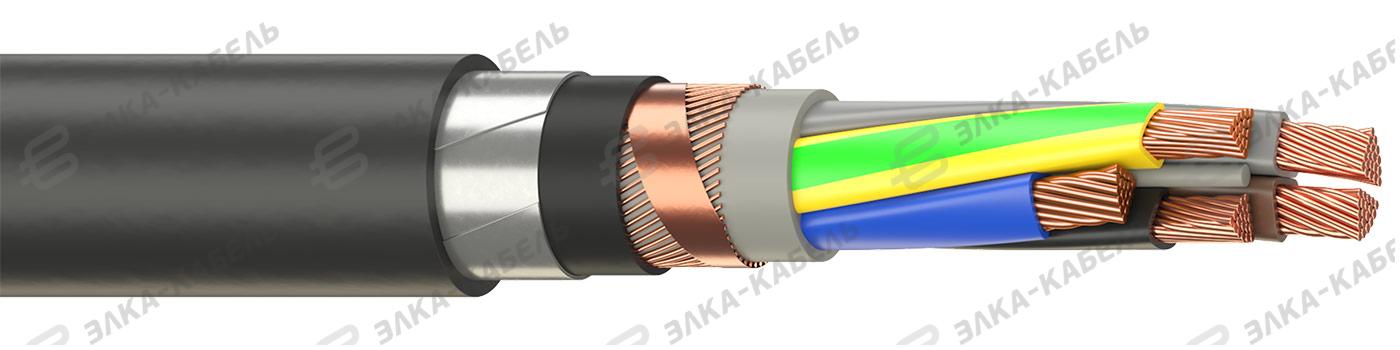

Конструкция

Токопроводящие жилы медные
Изоляция из поливинилхлоридного пластиката не распространяющего горение с низким дымо-и газовыделением
Центральный экструдированный сердечник
Внутреннее заполнение- соответствует типу наружной оболочки
Экран из медных проволок с медной лентой по поверхности
Экструдированная подушка под броню- соответствует типу наружной оболочки
Броня из стальных оцинкованных лент
Оболочка из не распространяющего горение поливинилхлоридного пластиката с низким дымо-и газовыделением

Технические характеристики

Дополнительно

Гарантийный срок эксплуатации	5 лет
Срок службы	30 лет

Максимальное напряжение

Максимальное напряжение частотой 50Гц	0.8; 1.2; 3.6 кВ

Номинальное напряжение

Номинальное напряжение частотой 50Гц	0.66; 1; 3 кВ

Область применения

Кабель силовой	есть

Радиус изгиба

Минимальный радиус изгиба многожильного кабеля	7,5 *Dн
Минимальный радиус изгиба одножильного кабеля	10 *Dн

Температура

Максимальная рабочая температура жилы	70 °C
Максимальная рабочая температура жилы при коротком замыкании	160 °C
Максимальная рабочая температура жилы при перегрузке	90 °C
Температура монтажа	-15 °C
Эксплуатация при температуре окружающей среды (стационарная прокладка)	-50–50 °C

Электрические параметры

Испытательное напряжение частотой 50Гц	3; 3.5; 6.5 кВ
Электрическое сопротивление ГОСТ	ГОСТ 22483

Область применения

Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.
