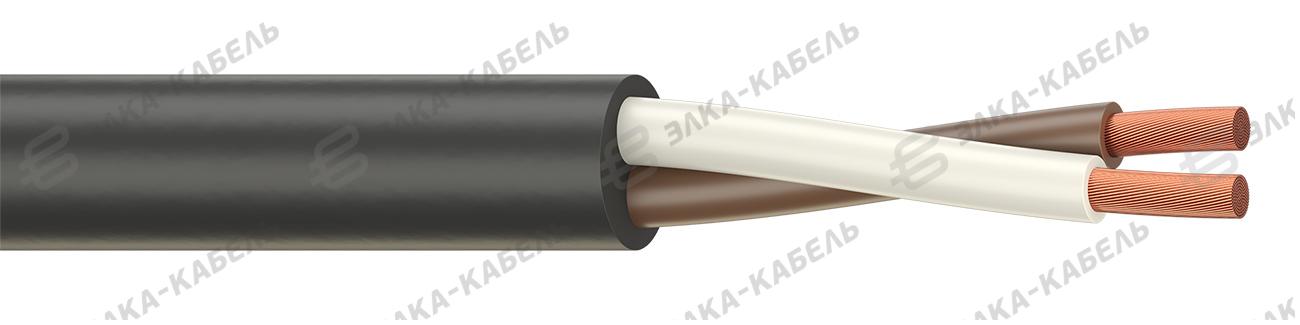

КГВВнг(А)
Кабель силовой, гибкий с изоляцией из поливинилхлоридного пластиката, оболочка из не распространяющего горение ПВХ пластиката.
- ТУ
- ТУ 27.32.13.124-022-40914170-2017
- Материал жилы
- Медь
Преимущества
Не распространяет горение
Химическая стойкость к воздействию химических веществ
Конструкция
- Токопроводящие жилы - медные, круглые, 5 класса гибкости
- Изоляция из поливинилхлоридного пластиката
- Оболочка из поливинилхлоридного пластиката пониженной горючести
Технические характеристики
Дополнительно
 Гарантийный срок эксплуатации |
5 лет |
|---|---|
| Срок службы |
30 лет |
Максимальное напряжение
 Максимальное напряжение частотой 50Гц |
0.8; 1.2; 3.6 кВ |
|---|
Номинальное напряжение
 Номинальное напряжение частотой 50Гц |
0.66; 1; 3 кВ |
|---|
Область применения
 Кабель силовой гибкий |
есть |
|---|
Радиус изгиба
 Минимальный радиус изгиба многожильного кабеля |
7,5 *Dн |
|---|---|
| Минимальный радиус изгиба одножильного кабеля |
10 *Dн |
Температура
 Максимальная рабочая температура жилы |
70 °C |
|---|---|
 Максимальная рабочая температура жилы при коротком замыкании |
160 °C |
 Максимальная рабочая температура жилы при перегрузке |
90 °C |
 Температура монтажа |
-15 °C |
 Эксплуатация при температуре окружающей среды (стационарная прокладка) |
-50–50 °C |
Электрические параметры
 Испытательное напряжение частотой 50Гц |
3; 3.5; 6.5 кВ |
|---|---|
 Электрическое сопротивление ГОСТ |
ГОСТ 22483 |
Область применения
Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.
Расшифровка марки
- КГ
- Кабель силовой гибкий
- В
- С изоляцией из поливинилхлоридного пластиката
- В
- В оболочке из поливинилхлоридного пластиката
- нг(А)
- Пониженной горючести
Варианты исполнения (89)
| Артикул | Номинальное напряжение, кВ | Число жил и сечение, мм² | Материал основных жил | Диаметр, мм | Метраж и вес |
|---|---|---|---|---|---|
| 9900870001 | 0,66 | 2×0.75 | Медь | 8,3 |
|
| 9900870002 | 0,66 | 2×1 | Медь | 8,5 |
|
| 9900870003 | 0,66 | 2×1.5 | Медь | 9,2 |
|
| 9900870004 | 0,66 | 2×2.5 | Медь | 10 |
|
| 9900870005 | 0,66 | 2×4 | Медь | 11,4 |
|
| 9900870006 | 0,66 | 2×6 | Медь | 13 |
|
| 9900870007 | 0,66 | 2×10 | Медь | 15,8 |
|
| 9900870008 | 0,66 | 2×16 | Медь | 20,1 |
|
| 9900870009 | 0,66 | 2×25 | Медь | 23,4 |
|
| 9900870010 | 0,66 | 2×35 | Медь | 26,3 |
|
| 9900870011 | 0,66 | 2×50 | Медь | 30,6 |
|
| 9900870012 | 0,66 | 3×0.75 | Медь | 8,7 |
|
| 9900870013 | 0,66 | 3×1 | Медь | 8,9 |
|
| 9900870014 | 0,66 | 3×1.5 | Медь | 9,7 |
|
| 9900870015 | 0,66 | 3×2.5 | Медь | 10,5 |
|
| 9900870016 | 0,66 | 3×4 | Медь | 12 |
|
| 9900870017 | 0,66 | 3×6 | Медь | 13,7 |
|
| 9900870018 | 0,66 | 3×10 | Медь | 16,7 |
|
| 9900870019 | 0,66 | 3×16 | Медь | 21,2 |
|
| 9900870020 | 0,66 | 3×25 | Медь | 24,9 |
|
| 9900870021 | 0,66 | 3×35 | Медь | 27,8 |
|
| 9900870022 | 0,66 | 3×50 | Медь | 32,8 |
|
| 9900870023 | 0,66 | 4×0.75 | Медь | 9,3 |
|
| 9900870024 | 0,66 | 4×1 | Медь | 9,5 |
|
| 9900870025 | 0,66 | 4×1.5 | Медь | 10,4 |
|
| 9900870026 | 0,66 | 4×2.5 | Медь | 11,3 |
|
| 9900870027 | 0,66 | 4×4 | Медь | 13 |
|
| 9900870028 | 0,66 | 4×6 | Медь | 14,9 |
|
| 9900870029 | 0,66 | 4×10 | Медь | 18,3 |
|
| 9900870030 | 0,66 | 4×16 | Медь | 23,1 |
|
| 9900870031 | 0,66 | 4×25 | Медь | 27,2 |
|
| 9900870032 | 0,66 | 4×35 | Медь | 30,5 |
|
| 9900870033 | 0,66 | 4×50 | Медь | 36 |
|
| 9900870034 | 0,66 | 4×70 | Медь | 40,8 |
|
| 9900870035 | 0,66 | 5×1 | Медь | 10,2 |
|
| 9900870036 | 0,66 | 5×1.5 | Медь | 11,2 |
|
| 9900870037 | 0,66 | 5×2.5 | Медь | 12,2 |
|
| 9900870038 | 0,66 | 5×4 | Медь | 14,1 |
|
| 9900870039 | 0,66 | 5×6 | Медь | 16,3 |
|
| 9900870040 | 0,66 | 5×10 | Медь | 20,1 |
|
| 9900870041 | 0,66 | 5×16 | Медь | 25,4 |
|
| 9900870042 | 0,66 | 5×25 | Медь | 29,8 |
|
| 9900870043 | 0,66 | 5×35 | Медь | 33,8 |
|
| 9900870044 | 0,66 | 5×50 | Медь | 39,5 |
|
| 9900870045 | 0,66 | 7×0.75 | Медь | 10,7 |
|
| 9900870046 | 0,66 | 7×1 | Медь | 11 |
|
| 9900870047 | 0,66 | 7×1.5 | Медь | 12,1 |
|
| 9900870048 | 0,66 | 7×2.5 | Медь | 13,2 |
|
| 9900870049 | 0,66 | 7×4 | Медь | 15,3 |
|
| 9900870050 | 0,66 | 7×6 | Медь | 17,7 |
|
