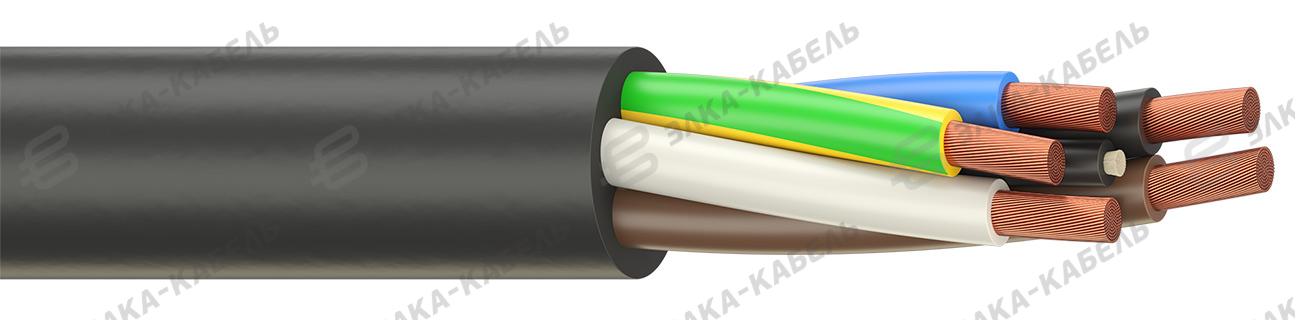

КГВВнг(А)-LS
Кабель силовой, гибкий с изоляцией из поливинилхлоридного пластиката оболочка из не распространяющего горение ПВХ пластиката с низким дымовыделением.
- ТУ
- ТУ 27.32.13.124-022-40914170-2017
- Материал жилы
- Медь
Преимущества
Не распространяет горение
Низкое дымогазовыделение
Химическая стойкость к воздействию химических веществ
Конструкция
- Токопроводящие жилы - медные, круглые, 5 класса гибкости
- Изоляция из поливинилхлоридного пластиката
- Оболочка из поливинилхлоридного пластиката пониженной пожарной опасности и низким дымо- газовыделением
Технические характеристики
Дополнительно
 Гарантийный срок эксплуатации |
5 лет |
|---|---|
| Срок службы |
30 лет |
Максимальное напряжение
 Максимальное напряжение частотой 50Гц |
0.8; 1.2; 3.6 кВ |
|---|
Номинальное напряжение
 Номинальное напряжение частотой 50Гц |
0.66; 1; 3 кВ |
|---|
Область применения
 Кабель силовой гибкий |
есть |
|---|
Радиус изгиба
 Минимальный радиус изгиба многожильного кабеля |
7,5 *Dн |
|---|---|
| Минимальный радиус изгиба одножильного кабеля |
10 *Dн |
Температура
 Максимальная рабочая температура жилы |
70 °C |
|---|---|
 Максимальная рабочая температура жилы при коротком замыкании |
160 °C |
 Максимальная рабочая температура жилы при перегрузке |
90 °C |
 Температура монтажа |
-15 °C |
 Эксплуатация при температуре окружающей среды (стационарная прокладка) |
-50–50 °C |
Электрические параметры
 Испытательное напряжение частотой 50Гц |
3; 3.5; 6.5 кВ |
|---|---|
 Электрическое сопротивление ГОСТ |
ГОСТ 22483 |
Область применения
Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.
Расшифровка марки
- КГ
- Кабель силовой гибкий
- В
- С изоляцией из поливинилхлоридного пластиката
- В
- В оболочке из поливинилхлоридного пластиката
- нг(А)-LS
- Пониженной пожарной опасности с низким дымо- и газовыделением
Варианты исполнения (182)
| Артикул | Номинальное напряжение, кВ | Число жил и сечение, мм² | Материал основных жил | Диаметр, мм | Метраж и вес |
|---|---|---|---|---|---|
| 9900850001 | 0,66 | 1×1.5 | Медь | 5,6 |
|
| 9900850002 | 1 | 1×1.5 | Медь | 6 |
|
| 9900850003 | 0,66 | 1×2.5 | Медь | 6 |
|
| 9900850004 | 1 | 1×2.5 | Медь | 6,4 |
|
| 9900850005 | 0,66 | 1×4 | Медь | 6,7 |
|
| 9900850006 | 1 | 1×4 | Медь | 7,3 |
|
| 9900850007 | 0,66 | 1×6 | Медь | 7,5 |
|
| 9900850008 | 1 | 1×6 | Медь | 8,1 |
|
| 9900850009 | 0,66 | 1×10 | Медь | 9,1 |
|
| 9900850010 | 1 | 1×10 | Медь | 9,3 |
|
| 9900850011 | 0,66 | 1×16 | Медь | 10,3 |
|
| 9900850012 | 1 | 1×16 | Медь | 10,5 |
|
| 9900850013 | 0,66 | 1×25 | Медь | 11,9 |
|
| 9900850014 | 1 | 1×25 | Медь | 12,1 |
|
| 9900850015 | 0,66 | 1×35 | Медь | 13,2 |
|
| 9900850016 | 1 | 1×35 | Медь | 13,4 |
|
| 9900850017 | 0,66 | 1×50 | Медь | 15,2 |
|
| 9900850018 | 1 | 1×50 | Медь | 15,4 |
|
| 9900850019 | 1 | 1×70 | Медь | 17,2 |
|
| 9900850020 | 1 | 1×95 | Медь | 19,7 |
|
| 9900850021 | 1 | 1×120 | Медь | 21,5 |
|
| 9900850022 | 1 | 1×150 | Медь | 24 |
|
| 9900850023 | 1 | 1×185 | Медь | 26,1 |
|
| 9900850024 | 1 | 1×240 | Медь | 29,2 |
|
| 9900850025 | 1 | 1×300 | Медь | 32,1 |
|
| 9900850026 | 1 | 1×400 | Медь | 36,3 |
|
| 9900850027 | 1 | 1×500 | Медь | 40 |
|
| 9900850028 | 0,66 | 2×1.5 | Медь | 9,2 |
|
| 9900850029 | 1 | 2×1.5 | Медь | 10 |
|
| 9900850030 | 0,66 | 2×2.5 | Медь | 10 |
|
| 9900850031 | 1 | 2×2.5 | Медь | 10,8 |
|
| 9900850032 | 0,66 | 2×4 | Медь | 11,4 |
|
| 9900850033 | 1 | 2×4 | Медь | 12,6 |
|
| 9900850034 | 0,66 | 2×6 | Медь | 13 |
|
| 9900850035 | 1 | 2×6 | Медь | 14,2 |
|
| 9900850036 | 0,66 | 2×10 | Медь | 15,8 |
|
| 9900850037 | 1 | 2×10 | Медь | 16,2 |
|
| 9900850038 | 0,66 | 2×16 | Медь | 20,1 |
|
| 9900850039 | 1 | 2×16 | Медь | 20,7 |
|
| 9900850040 | 0,66 | 2×25 | Медь | 23,6 |
|
| 9900850041 | 1 | 2×25 | Медь | 24 |
|
| 9900850042 | 0,66 | 2×35 | Медь | 26,3 |
|
| 9900850043 | 1 | 2×35 | Медь | 27,1 |
|
| 9900850044 | 0,66 | 2×50 | Медь | 30,2 |
|
| 9900850045 | 1 | 2×50 | Медь | 31,4 |
|
| 9900850046 | 1 | 2×70 | Медь | 35 |
|
| 9900850047 | 1 | 2×95 | Медь | 39,9 |
|
| 9900850048 | 1 | 2×120 | Медь | 43,5 |
|
| 9900850049 | 1 | 2×150 | Медь | 48,6 |
|
| 9900850050 | 1 | 2×185 | Медь | 52,6 |
|
