КГВВнг(А)-LS-ХЛ

Кабель силовой, гибкий с изоляцией из поливинилхлоридного пластиката оболочка из не распространяющего горение ПВХ пластиката с низким дымовыделением, холодостойкий.

ТУ: ТУ 27.32.13.124-022-40914170-2017
Материал жилы: Медь

83 вариантов исполнения

Преимущества

Не распространяет горение
Низкое дымогазовыделение
Химическая стойкость к воздействию химических веществ
Холодостойкий

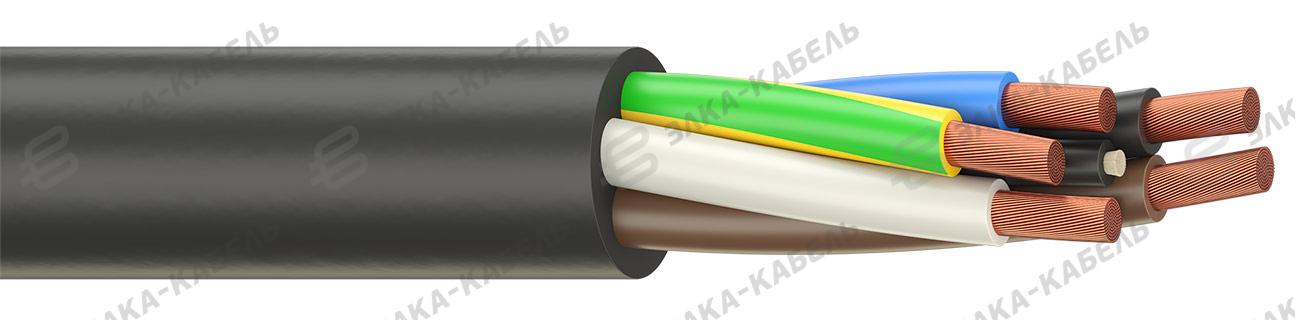

Конструкция

Токопроводящие жилы - медные, круглые, 5 класса гибкости
Изоляция из поливинилхлоридного пластиката
Оболочка из поливинилхлоридного пластиката пониженной пожарной опасности и низким дымо- газовыделением

Технические характеристики

Дополнительно

Гарантийный срок эксплуатации	5 лет
Срок службы	30 лет

Максимальное напряжение

Максимальное напряжение частотой 50Гц	0.8; 1.2; 3.6 кВ

Номинальное напряжение

Номинальное напряжение частотой 50Гц	0.66; 1; 3 кВ

Область применения

Кабель силовой гибкий	есть

Радиус изгиба

Минимальный радиус изгиба многожильного кабеля	7,5 *Dн
Минимальный радиус изгиба одножильного кабеля	10 *Dн

Температура

Максимальная рабочая температура жилы	70 °C
Максимальная рабочая температура жилы при коротком замыкании	160 °C
Максимальная рабочая температура жилы при перегрузке	90 °C
Температура монтажа	-15 °C
Эксплуатация при температуре окружающей среды (стационарная прокладка)	-60–50 °C

Электрические параметры

Испытательное напряжение частотой 50Гц	3; 3.5; 6.5 кВ
Электрическое сопротивление ГОСТ	ГОСТ 22483

Область применения

Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.

Расшифровка марки

КГ: Кабель силовой гибкий
В: С изоляцией из поливинилхлоридного пластиката
В: В оболочке из поливинилхлоридного пластиката
нг(А)-LS: Пониженной пожарной опасности с низким дымо- и газовыделением
ХЛ: Холодостойкий

Варианты исполнения (83)

Артикул	Номинальное напряжение, кВ	Число жил и сечение, мм²	Материал основных жил	Диаметр, мм	Метраж и вес
9900840001	0,66	1×1.5	Медь	5,6	м
9900840002	0,66	1×2.5	Медь	6	м
9900840003	0,66	1×4	Медь	6,7	м
9900840004	0,66	1×6	Медь	7,5	м
9900840005	0,66	1×10	Медь	9,1	м
9900840006	0,66	1×16	Медь	10,3	м
9900840007	0,66	1×25	Медь	11,9	м
9900840008	0,66	1×35	Медь	13,2	м
9900840009	0,66	1×50	Медь	15,2	м
9900840010	0,66	2×1.5	Медь	9,2	м
9900840011	0,66	2×2.5	Медь	10	м
9900840012	0,66	2×4	Медь	11,4	м
9900840013	0,66	2×6	Медь	13	м
9900840014	0,66	2×10	Медь	15,8	м
9900840015	0,66	2×16	Медь	20,1	м
9900840016	0,66	2×25	Медь	23,6	м
9900840017	0,66	2×35	Медь	26,3	м
9900840018	0,66	2×50	Медь	30,2	м
9900840019	0,66	3×1	Медь	8,9	м
9900840020	0,66	3×1.5	Медь	9,7	м
9900840021	0,66	3×2.5	Медь	10,5	м
9900840022	0,66	3×4	Медь	12	м
9900840023	0,66	3×6	Медь	13,7	м
9900840024	0,66	3×10	Медь	16,7	м
9900840025	0,66	3×16	Медь	21,2	м
9900840026	0,66	3×25	Медь	24,9	м
9900840027	0,66	3×35	Медь	27,8	м
9900840028	0,66	3×50	Медь	32,4	м
9900840029	0,66	4×0.75	Медь	9,3	м
9900840030	0,66	4×1	Медь	9,5	м
9900840031	0,66	4×1.5	Медь	10,4	м
9900840032	0,66	4×2.5	Медь	11,3	м
9900840033	0,66	4×4	Медь	13	м
9900840034	0,66	4×6	Медь	14,9	м
9900840035	0,66	4×10	Медь	18,3	м
9900840036	0,66	4×16	Медь	23,1	м
9900840037	0,66	4×25	Медь	27,2	м
9900840038	0,66	4×35	Медь	30,5	м
9900840039	0,66	4×50	Медь	36	м
9900840040	0,66	5×1.5	Медь	11,2	м
9900840041	0,66	5×2.5	Медь	12,2	м
9900840042	0,66	5×4	Медь	14,1	м
9900840043	0,66	5×6	Медь	16,3	м
9900840044	0,66	5×10	Медь	20,1	м
9900840045	0,66	5×16	Медь	25,4	м
9900840046	0,66	5×25	Медь	29,8	м
9900840047	0,66	5×35	Медь	33,8	м
9900840048	0,66	5×50	Медь	39,5	м
9900840049	0,66	7×0.5	Медь	9,9	м
9900840050	0,66	7×0.75	Медь	10,7	м
