КГВВ
Кабель силовой, гибкий с изоляцией из поливинилхлоридного пластиката оболочка из не распространяющего горение ПВХ пластиката.
Преимущества
Не распространяет горение
Химическая стойкость к воздействию химических веществ

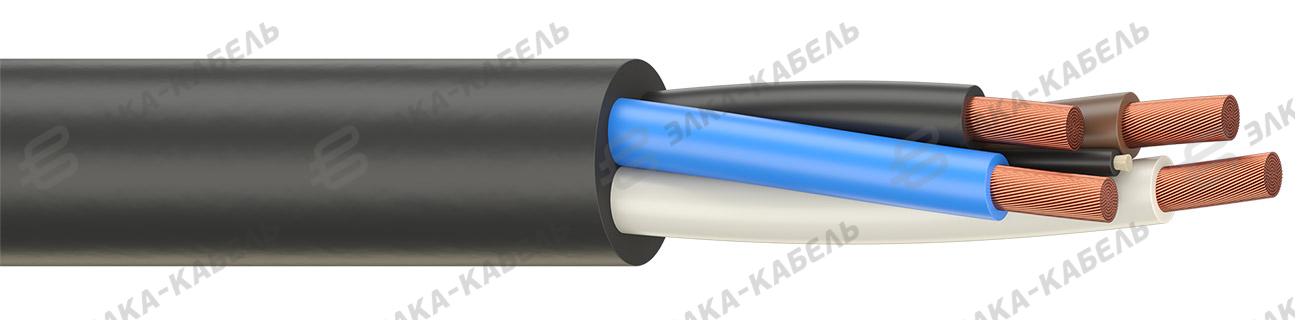

Конструкция
- Токопроводящие жилы - медные, круглые, 5 класса гибкости
- Изоляция из поливинилхлоридного пластиката
- Оболочка из поливинилхлоридного пластиката
Технические характеристики
Дополнительно
 Гарантийный срок эксплуатации |
5 лет |
|---|---|
| Срок службы |
30 лет |
Максимальное напряжение
 Максимальное напряжение частотой 50Гц |
0.8; 1.2; 3.6 кВ |
|---|
Номинальное напряжение
 Номинальное напряжение частотой 50Гц |
0.66; 1; 3 кВ |
|---|
Область применения
 Кабель силовой гибкий |
есть |
|---|
Радиус изгиба
 Минимальный радиус изгиба многожильного кабеля |
7,5 *Dн |
|---|---|
| Минимальный радиус изгиба одножильного кабеля |
10 *Dн |
Температура
 Максимальная рабочая температура жилы |
70 °C |
|---|---|
 Максимальная рабочая температура жилы при коротком замыкании |
160 °C |
 Максимальная рабочая температура жилы при перегрузке |
90 °C |
 Температура монтажа |
-15 °C |
 Эксплуатация при температуре окружающей среды (стационарная прокладка) |
-50–50 °C |
Электрические параметры
 Испытательное напряжение частотой 50Гц |
3; 3.5; 6.5 кВ |
|---|---|
 Электрическое сопротивление ГОСТ |
ГОСТ 22483 |
Область применения
Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.
Расшифровка марки
- КГ
- Кабель силовой гибкий
- В
- С изоляцией из поливинилхлоридного пластиката
- В
- В оболочке из поливинилхлоридного пластиката
Варианты исполнения (103)
| Артикул | Номинальное напряжение, кВ | Число жил и сечение, мм² | Материал основных жил | Диаметр, мм | Метраж и вес |
|---|---|---|---|---|---|
| 9900830001 | 1 | 1×1.5 | — | 6 |
|
| 9900830002 | 1 | 1×2.5 | — | 6,4 |
|
| 9900830003 | 1 | 1×4 | — | 7,3 |
|
| 9900830004 | 1 | 1×6 | — | 8,1 |
|
| 9900830005 | 1 | 1×10 | — | 9,3 |
|
| 9900830006 | 1 | 1×16 | — | 10,5 |
|
| 9900830007 | 1 | 1×25 | — | 12,1 |
|
| 9900830008 | 1 | 1×35 | — | 13,4 |
|
| 9900830009 | 1 | 1×50 | — | 15,4 |
|
| 9900830010 | 1 | 1×70 | — | 17,2 |
|
| 9900830011 | 1 | 1×95 | — | 19,7 |
|
| 9900830012 | 1 | 1×120 | — | 21,5 |
|
| 9900830013 | 1 | 1×150 | — | 24 |
|
| 9900830014 | 1 | 1×185 | — | 26,1 |
|
| 9900830015 | 1 | 1×240 | — | 29,2 |
|
| 9900830016 | 0,66 | 3×0.75 | — | 8,7 |
|
| 9900830017 | 0,66 | 3×1 | — | 8,9 |
|
| 9900830018 | 0,66 | 3×1.5 | — | 9,7 |
|
| 9900830019 | 0,66 | 3×2.5 | — | 10,5 |
|
| 9900830020 | 0,66 | 3×4 | — | 12 |
|
| 9900830021 | 0,66 | 3×6 | — | 13,7 |
|
| 9900830022 | 0,66 | 3×10 | — | 16,7 |
|
| 9900830023 | 0,66 | 3×16 | — | 21,2 |
|
| 9900830024 | 0,66 | 3×25 | — | 24,9 |
|
| 9900830025 | 0,66 | 3×35 | — | 27,8 |
|
| 9900830026 | 0,66 | 3×50 | — | 32,8 |
|
| 9900830027 | 0,66 | 4×1.5 | — | 10,4 |
|
| 9900830028 | 1 | 4×1.5 | — | 11,4 |
|
| 9900830029 | 0,66 | 4×2.5 | — | 11,3 |
|
| 9900830030 | 1 | 4×2.5 | — | 12,3 |
|
| 9900830031 | 0,66 | 4×4 | — | 13 |
|
| 9900830032 | 1 | 4×4 | — | 14,4 |
|
| 9900830033 | 0,66 | 4×6 | — | 14,9 |
|
| 9900830034 | 1 | 4×6 | — | 16,4 |
|
| 9900830035 | 0,66 | 4×10 | — | 18,3 |
|
| 9900830036 | 1 | 4×10 | — | 18,8 |
|
| 9900830037 | 0,66 | 4×16 | — | 23,1 |
|
| 9900830038 | 1 | 4×16 | — | 23,8 |
|
| 9900830039 | 0,66 | 4×25 | — | 27,2 |
|
| 9900830040 | 1 | 4×25 | — | 27,7 |
|
| 9900830041 | 0,66 | 4×35 | — | 30,5 |
|
| 9900830042 | 1 | 4×35 | — | 31,4 |
|
| 9900830043 | 0,66 | 4×50 | — | 36 |
|
| 9900830044 | 1 | 4×50 | — | 36,5 |
|
| 9900830045 | 0,66 | 4×70 | — | 40,8 |
|
| 9900830046 | 1 | 4×70 | — | 40,8 |
|
| 9900830047 | 1 | 4×95 | — | 46,6 |
|
| 9900830048 | 1 | 4×120 | — | 50,9 |
|
| 9900830049 | 1 | 4×150 | — | 56,8 |
|
| 9900830050 | 1 | 4×185 | — | 61,7 |
|
