РПГЭнг(А)-HF
Кабель силовой с изоляцией из этиленпропиленового эластомера и оболочкой из не распространяющей горение (нг) полимерной композиции не содержащей галогены (HF).
- ТУ
- ГОСТ 31996-2012, ТУ 3500-021-40914170-2015
- Материал жилы
- Медь
Преимущества
Не распространяет горение
Не содержит галогенов
Химическая стойкость к воздействию химических веществ- Низкое дымогазовыделение

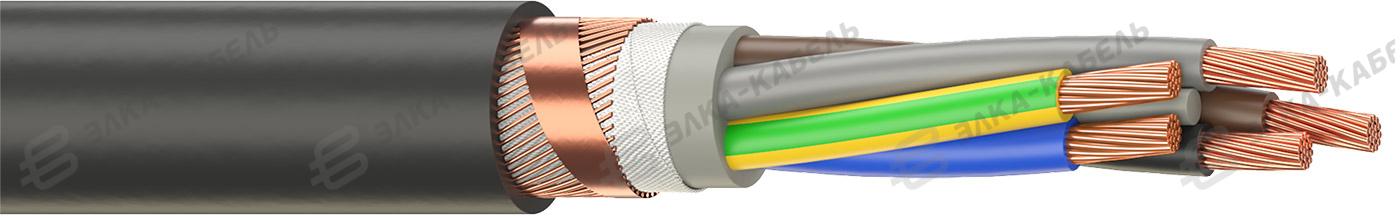

Конструкция
- Токопроводящие жилы медные
- Изоляция из этиленпропиленового эластомера
- Центральный экструдированный сердечник
- Внутреннее заполнение- соответствует типу наружной оболочки
- Экран из медных проволок с медной лентой по поверхности
- Оболочка из не распространяющей горение полимерной композиции не содержащей галогены
Технические характеристики
Дополнительно
 Гарантийный срок эксплуатации |
5 лет |
|---|---|
| Срок службы |
30 лет |
Максимальное напряжение
 Максимальное напряжение частотой 50Гц |
0.8; 1.2; 3.6 кВ |
|---|
Номинальное напряжение
 Номинальное напряжение частотой 50Гц |
0.66; 1; 3 кВ |
|---|
Область применения
 Кабель силовой |
есть |
|---|
Радиус изгиба
 Минимальный радиус изгиба многожильного кабеля |
7,5 *Dн |
|---|---|
| Минимальный радиус изгиба одножильного кабеля |
10 *Dн |
Температура
 Максимальная рабочая температура жилы |
90 °C |
|---|---|
 Максимальная рабочая температура жилы при коротком замыкании |
250 °C |
 Максимальная рабочая температура жилы при перегрузке |
130 °C |
 Температура монтажа |
-15 °C |
 Эксплуатация при температуре окружающей среды (стационарная прокладка) |
-60–50 °C |
Электрические параметры
 Испытательное напряжение частотой 50Гц |
3; 3.5; 6.5 кВ |
|---|---|
 Электрическое сопротивление ГОСТ |
ГОСТ 22483 |
 Электрическое сопротивление изоляции |
50 МОм/км |
Область применения
Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.
Расшифровка марки
- С медными жилами
- Р
- С изоляцией из этиленпропиленового эластомера
- П
- В оболочке из полимерной композиции
- Г
- Небронированный
- Э
- В общем металлическом экране под оболочкой
- нг(А)-HF
- Не содержащей галогены
Варианты исполнения (89)
| Артикул | Номинальное напряжение, кВ | Число жил и сечение, мм² | Материал основных жил | Диаметр, мм | Метраж и вес |
|---|---|---|---|---|---|
| 9901260001 | 1 | 1×1 | Медь | 7,9 |
|
| 9901260002 | 1 | 1×1.5 | Медь | 8,3 |
|
| 9901260003 | 1 | 1×2.5 | Медь | 8,7 |
|
| 9901260004 | 1 | 1×4 | Медь | 9,3 |
|
| 9901260005 | 1 | 1×6 | Медь | 9,9 |
|
| 9901260006 | 1 | 1×10 | Медь | 11,2 |
|
| 9901260007 | 1 | 1×16 | Медь | 12,2 |
|
| 9901260008 | 1 | 1×25 | Медь | 13,9 |
|
| 9901260009 | 1 | 1×35 | Медь | 14,5 |
|
| 9901260010 | 1 | 1×50 | Медь | 16,2 |
|
| 9901260011 | 1 | 1×70 | Медь | 17,8 |
|
| 9901260012 | 1 | 1×95 | Медь | 19,8 |
|
| 9901260013 | 1 | 1×120 | Медь | 21,2 |
|
| 9901260014 | 1 | 1×150 | Медь | 23,1 |
|
| 9901260015 | 1 | 1×185 | Медь | 25,3 |
|
| 9901260016 | 1 | 1×240 | Медь | 27,9 |
|
| 9901260017 | 1 | 1×300 | Медь | 30,5 |
|
| 9901260018 | 1 | 1×400 | Медь | 34,3 |
|
| 9901260019 | 1 | 1×500 | Медь | 37,7 |
|
| 9901260020 | 1 | 1×630 | Медь | 41,3 |
|
| 9901260021 | 1 | 1×800 | Медь | 45,9 |
|
| 9901260022 | 1 | 2×1 | Медь | 10,7 |
|
| 9901260023 | 1 | 2×1.5 | Медь | 11,5 |
|
| 9901260024 | 1 | 2×2.5 | Медь | 12,3 |
|
| 9901260025 | 1 | 2×4 | Медь | 13,4 |
|
| 9901260026 | 1 | 2×6 | Медь | 14,7 |
|
| 9901260027 | 1 | 2×10 | Медь | 17,3 |
|
| 9901260028 | 1 | 2×16 | Медь | 19,3 |
|
| 9901260029 | 1 | 2×25 | Медь | 22,7 |
|
| 9901260030 | 1 | 2×35 | Медь | 23,7 |
|
| 9901260031 | 1 | 2×50 | Медь | 27,5 |
|
| 9901260032 | 1 | 2×70 | Медь | 30,7 |
|
| 9901260033 | 1 | 2×95 | Медь | 35,1 |
|
| 9901260034 | 1 | 2×120 | Медь | 37,9 |
|
| 9901260035 | 1 | 2×150 | Медь | 41,7 |
|
| 9901260036 | 1 | 2×185 | Медь | 45,3 |
|
| 9901260037 | 1 | 2×240 | Медь | 50,9 |
|
| 9901260038 | 1 | 3×1 | Медь | 11,2 |
|
| 9901260039 | 1 | 3×1.5 | Медь | 12 |
|
| 9901260040 | 1 | 3×2.5 | Медь | 12,9 |
|
| 9901260041 | 1 | 3×4 | Медь | 14,1 |
|
| 9901260042 | 1 | 3×6 | Медь | 15,5 |
|
| 9901260043 | 1 | 3×10 | Медь | 18,3 |
|
| 9901260044 | 1 | 3×16 | Медь | 20,4 |
|
| 9901260045 | 1 | 3×25 | Медь | 24,3 |
|
| 9901260046 | 1 | 3×35 | Медь | 25,1 |
|
| 9901260047 | 1 | 3×50 | Медь | 29,2 |
|
| 9901260048 | 1 | 3×70 | Медь | 32,7 |
|
| 9901260049 | 1 | 3×95 | Медь | 37,4 |
|
| 9901260050 | 1 | 3×120 | Медь | 40,4 |
|
