АтсППГЭнг(А)-HF
Кабель силовой с алюминиевыми жилами с изоляцией и оболочкой из не распространяющей горение (нг) полимерной композиции не содержащей галогены (HF).
- ТУ
- ГОСТ 31996-2012, ТУ 3500-021-40914170-2015
- Материал жилы
- Сплав
Преимущества
Не распространяет горение
Не содержит галогенов
Химическая стойкость к воздействию химических веществ- Низкое дымогазовыделение

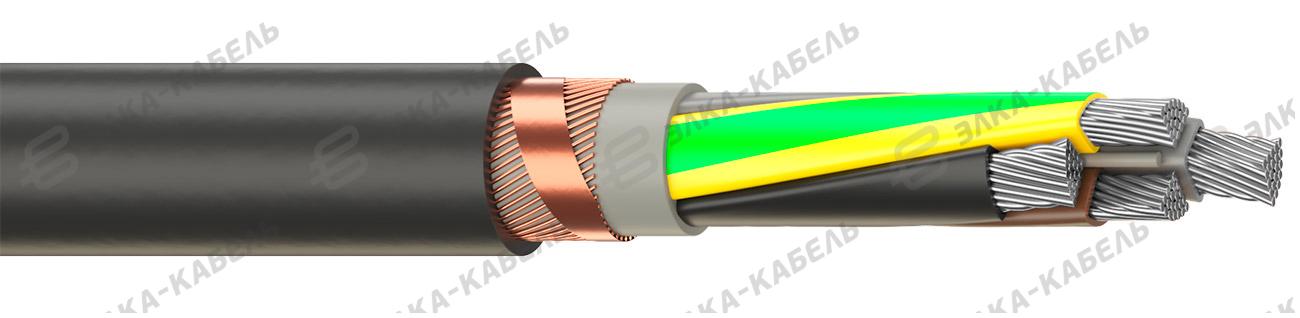

Конструкция
- Токопроводящие жилы из термокоррозионностойкого алюминиевого сплава
- Изоляция из полимерной композиции не содержащей галогены
- Центральный экструдированный сердечник
- Внутреннее заполнение- соответствует типу наружной оболочки
- Экран из медных проволок с медной лентой по поверхности
- Оболочка из не распространяющей горение полимерной композиции не содержащей галогены
Технические характеристики
Дополнительно
 Гарантийный срок эксплуатации |
5 лет |
|---|---|
| Срок службы |
30 лет |
Максимальное напряжение
 Максимальное напряжение частотой 50Гц |
0.8; 1.2; 3.6 кВ |
|---|
Номинальное напряжение
 Номинальное напряжение частотой 50Гц |
0.66; 1; 3 кВ |
|---|
Область применения
 Кабель силовой |
есть |
|---|
Радиус изгиба
 Минимальный радиус изгиба многожильного кабеля |
7,5 *Dн |
|---|---|
| Минимальный радиус изгиба одножильного кабеля |
10 *Dн |
Температура
 Максимальная рабочая температура жилы |
70 °C |
|---|---|
 Максимальная рабочая температура жилы при коротком замыкании |
160 °C |
 Максимальная рабочая температура жилы при перегрузке |
90 °C |
 Температура монтажа |
-15 °C |
 Эксплуатация при температуре окружающей среды (стационарная прокладка) |
-50–50 °C |
Электрические параметры
 Испытательное напряжение частотой 50Гц |
3; 3.5; 6.5 кВ |
|---|---|
 Электрическое сопротивление ГОСТ |
ГОСТ 22483 |
Область применения
Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.
Расшифровка марки
- Атс
- С жилами из термокоррозионностойкого алюминиевого сплава
- П
- С изоляцией из полимерной композиции
- П
- В оболочке из полимерной композиции
- Г
- Небронированный
- Э
- В общем металлическом экране под оболочкой
- нг(А)-HF
- Не содержащей галогены
Варианты исполнения (38)
| Артикул | Номинальное напряжение, кВ | Число жил и сечение, мм² | Материал основных жил | Диаметр, мм | Метраж и вес |
|---|---|---|---|---|---|
| 9900960001 | 1 | 2×2.5 | Сплав | 12,7 |
|
| 9900960002 | 1 | 2×4 | Сплав | 14,5 |
|
| 9900960003 | 1 | 2×6 | Сплав | 15,4 |
|
| 9900960004 | 1 | 2×10 | Сплав | 17 |
|
| 9900960005 | 1 | 2×16 | Сплав | 19,1 |
|
| 9900960006 | 1 | 2×25 | Сплав | 22,2 |
|
| 9900960007 | 1 | 2×35 | Сплав | 24,5 |
|
| 9900960008 | 1 | 2×50 | Сплав | 27,9 |
|
| 9900960009 | 1 | 2×70 | Сплав | 30,9 |
|
| 9900960010 | 1 | 2×95 | Сплав | 36,3 |
|
| 9900960011 | 1 | 2×120 | Сплав | 39,3 |
|
| 9900960012 | 1 | 2×150 | Сплав | 44,1 |
|
| 9900960013 | 1 | 2×185 | Сплав | 48,5 |
|
| 9900960014 | 1 | 2×240 | Сплав | 55,1 |
|
| 9900960015 | 1 | 3×2.5 | Сплав | 13,3 |
|
| 9900960016 | 1 | 3×4 | Сплав | 15,2 |
|
| 9900960017 | 1 | 3×6 | Сплав | 16,2 |
|
| 9900960018 | 1 | 3×10 | Сплав | 17,8 |
|
| 9900960019 | 1 | 3×16 | Сплав | 20,1 |
|
| 9900960020 | 1 | 3×25 | Сплав | 23,5 |
|
| 9900960021 | 1 | 3×35 | Сплав | 25,9 |
|
| 9900960022 | 1 | 3×50 | Сплав | 30 |
|
| 9900960023 | 1 | 4×2.5 | Сплав | 14,2 |
|
| 9900960024 | 1 | 4×4 | Сплав | 16,3 |
|
| 9900960025 | 1 | 4×6 | Сплав | 17,4 |
|
| 9900960026 | 1 | 4×10 | Сплав | 19,3 |
|
| 9900960027 | 1 | 4×16 | Сплав | 21,8 |
|
| 9900960028 | 1 | 4×25 | Сплав | 25,9 |
|
| 9900960029 | 1 | 4×35 | Сплав | 28,3 |
|
| 9900960030 | 1 | 4×50 | Сплав | 32,8 |
|
| 9900960031 | 1 | 5×2.5 | Сплав | 15,2 |
|
| 9900960032 | 1 | 5×4 | Сплав | 17,6 |
|
| 9900960033 | 1 | 5×6 | Сплав | 18,8 |
|
| 9900960034 | 1 | 5×10 | Сплав | 20,9 |
|
| 9900960035 | 1 | 5×16 | Сплав | 23,9 |
|
| 9900960036 | 1 | 5×25 | Сплав | 28,3 |
|
| 9900960037 | 1 | 5×35 | Сплав | 31 |
|
| 9900960038 | 1 | 5×50 | Сплав | 36,3 |
|
Похожие продукты
Кабель силовой

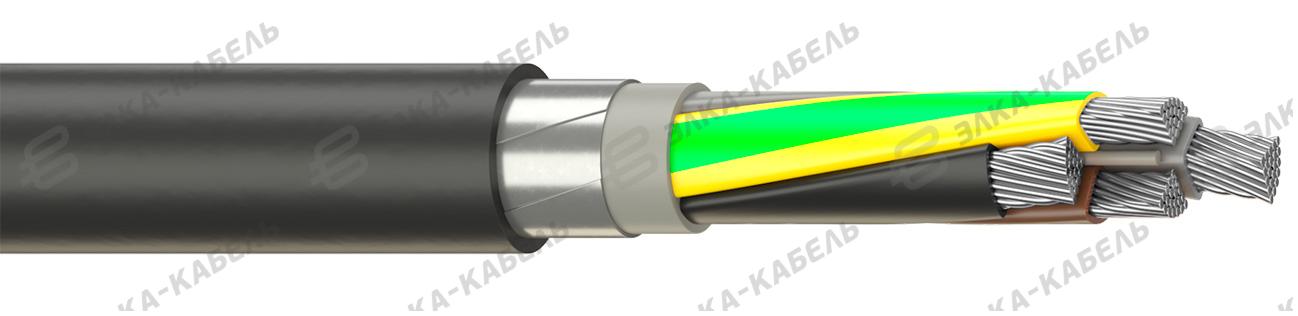

АтсПБПнг(А)-HF
ГОСТ 31996-2012, ТУ 3500-021-40914170-2015
1 кВ 1 – 5 жил 2,5 – 630 мм²
Кабель силовой

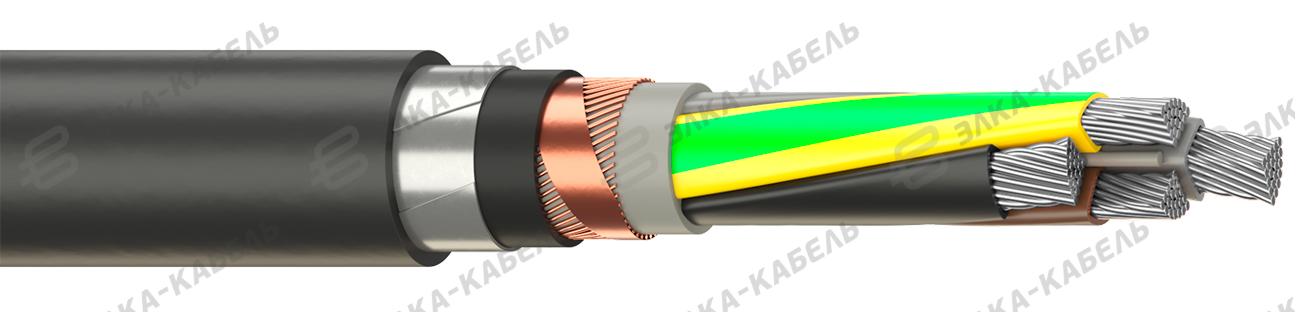

АтсПБПЭнг(А)-HF
