ELKALINE АС
Провод компактный неизолированный с пластически обжатым стальным оцинкованным сердечником и токопроводящими повивами из круглых алюминиевых проволок.
- ТУ
- ТУ 3511-001-40914170-2012 — АС, АСУ, АСКПУ, АСКПТУ
- Материал жилы
- Алюминий
Преимущества
Повышенная прочность на разрыв
Меньшая стрела провиса
Скрутка выполнена с применением новейших канатных технологий- Увеличение прочности на разрыв
Увеличенное межопорное расстояние

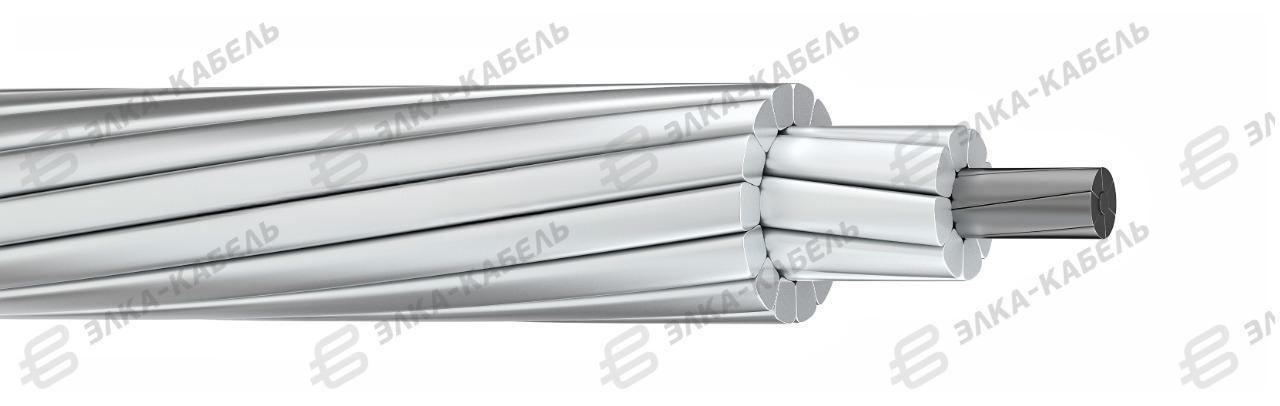

Конструкция
- Пластически обжатый стальной оцинкованный сердечник
- Токопроводящие повивы из круглых алюминиевых проволок
Технические характеристики
Дополнительно
 Гарантийный срок эксплуатации |
5 лет |
|---|---|
| Срок службы |
50 лет |
Номинальное напряжение
 Номинальное напряжение частотой 50Гц |
10 кВ |
|---|
Температура
 Максимальная рабочая температура жилы |
90 °C |
|---|
Электрические параметры
 Электрическое сопротивление ГОСТ |
ГОСТ 22483 |
|---|
Область применения
В атмосфере воздуха типов I и II на суше всех макроклиматических районов по ГОСТ 15150-69 исполнения УХЛ, в том числе в районах с повышенной грозовой активностью, на воздушных ЛЭП повышенной протяженности.
Расшифровка марки
- АС
- Провод компактный неизолированный со стальным однопрово-лочным оцинкованным сердечником повышенной прочности или с пластически обжатым стальным оцинкованным сердечником и токопроводящими повивами из круглых алюминиевых проволок
Варианты исполнения (51)
| Артикул | Номинальное напряжение, кВ | Число жил и сечение, мм² | Материал основных жил | Диаметр, мм | Метраж и вес |
|---|---|---|---|---|---|
| 9902120001 | 10 | 33×3.4 | Алюминий | 8,4 |
|
| 9902120002 | 10 | 35×11 | Алюминий | 8,8 |
|
| 9902120003 | 10 | 35×14.5 | Алюминий | 9,1 |
|
| 9902120004 | 10 | 50×7 | Алюминий | 9,6 |
|
| 9902120005 | 10 | 50×14.5 | Алюминий | 10,1 |
|
| 9902120006 | 10 | 50×21.5 | Алюминий | 11,1 |
|
| 9902120007 | 10 | 70×11 | Алюминий | 12 |
|
| 9902120008 | 10 | 70×21.5 | Алюминий | 12,4 |
|
| 9902120009 | 10 | 70×32.3 | Алюминий | 12,8 |
|
| 9902120010 | 10 | 70×44 | Алюминий | 13,4 |
|
| 9902120011 | 10 | 95×11 | Алюминий | 13,4 |
|
| 9902120012 | 10 | 95×14.5 | Алюминий | 13,6 |
|
| 9902120013 | 10 | 95×21.5 | Алюминий | 14 |
|
| 9902120014 | 10 | 95×44 | Алюминий | 15 |
|
| 9902120015 | 10 | 120×14.5 | Алюминий | 15,4 |
|
| 9902120016 | 10 | 120×21.5 | Алюминий | 15,2 |
|
| 9902120017 | 10 | 120×32.3 | Алюминий | 15,9 |
|
| 9902120018 | 10 | 120×44 | Алюминий | 16,6 |
|
| 9902120019 | 10 | 150×7 | Алюминий | 16,2 |
|
| 9902120020 | 10 | 150×18.5 | Алюминий | 17,2 |
|
| 9902120021 | 10 | 150×21.5 | Алюминий | 16,8 |
|
| 9902120022 | 10 | 150×32.3 | Алюминий | 17,3 |
|
| 9902120023 | 10 | 150×44 | Алюминий | 17,6 |
|
| 9902120024 | 10 | 185×14.5 | Алюминий | 18,6 |
|
| 9902120025 | 10 | 185×21.5 | Алюминий | 18,8 |
|
| 9902120026 | 10 | 185×32 | Алюминий | 18,8 |
|
| 9902120027 | 10 | 185×44 | Алюминий | 19,6 |
|
| 9902120028 | 10 | 240×14.5 | Алюминий | 20,8 |
|
| 9902120029 | 10 | 240×18.5 | Алюминий | 21,2 |
|
| 9902120030 | 10 | 240×24.7 | Алюминий | 21 |
|
| 9902120031 | 10 | 240×28 | Алюминий | 21,6 |
|
| 9902120032 | 10 | 240×32.3 | Алюминий | 21,9 |
|
| 9902120033 | 10 | 240×44 | Алюминий | 21,6 |
|
| 9902120034 | 10 | 300×18.5 | Алюминий | 23,5 |
|
| 9902120035 | 10 | 300×21.5 | Алюминий | 22,8 |
|
| 9902120036 | 10 | 300×32.3 | Алюминий | 23,7 |
|
| 9902120037 | 10 | 300×44 | Алюминий | 24 |
|
| 9902120038 | 10 | 330×14.5 | Алюминий | 25 |
|
| 9902120039 | 10 | 330×32.3 | Алюминий | 24,8 |
|
| 9902120040 | 10 | 330×44 | Алюминий | 25,4 |
|
| 9902120041 | 10 | 400×14.5 | Алюминий | 25,6 |
|
| 9902120042 | 10 | 400×21.5 | Алюминий | 26 |
|
| 9902120043 | 10 | 400×32.3 | Алюминий | 27,3 |
|
| 9902120044 | 10 | 400×38.5 | Алюминий | 26,7 |
|
| 9902120045 | 10 | 450×18.5 | Алюминий | 28,6 |
|
| 9902120046 | 10 | 450×44 | Алюминий | 28,4 |
|
| 9902120047 | 10 | 500×18.5 | Алюминий | 29,2 |
|
| 9902120048 | 10 | 500×28 | Алюминий | 29,8 |
|
| 9902120049 | 10 | 500×38.5 | Алюминий | 30,3 |
|
| 9902120050 | 10 | 550×21.5 | Алюминий | 30,8 |
|
