ВБВнг(А)-LS

Кабель силовой с медными жилами с изоляцией и оболочкой из не распространяющего горение ПВХ пластиката с низким дымовыделением, бронированный стальными оцинкованными лентами.

ТУ: ГОСТ 31996-2012, ТУ 3500-021-40914170-2015
Материал жилы: Медь

83 вариантов исполнения

Преимущества

Не распространяет горение
Низкое дымогазовыделение
Химическая стойкость к воздействию химических веществ

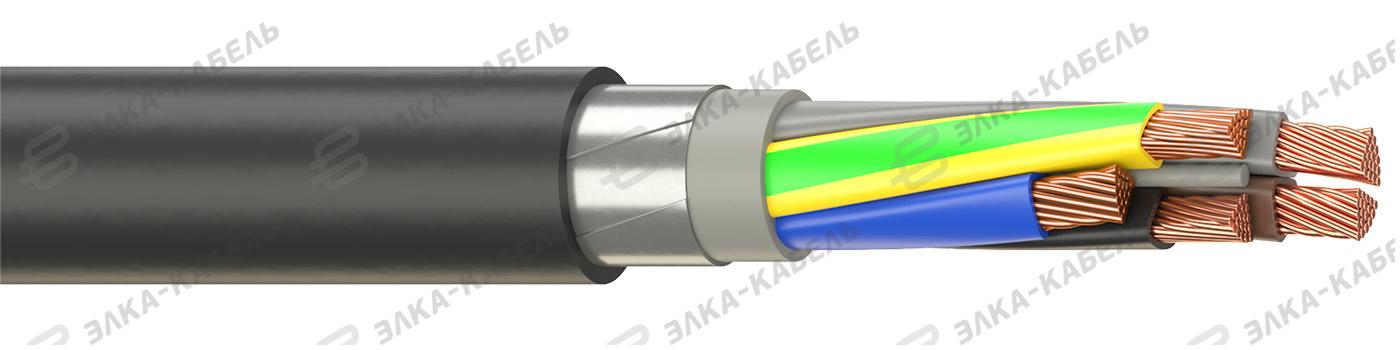

Конструкция

Токопроводящие жилы медные
Изоляция из поливинилхлоридного пластиката, не распространяющего горение с низким дымо-и газовыделением
Центральный экструдированный сердечник
Внутреннее заполнение - соответствует типу наружной оболочки
Броня из стальных оцинкованных лент
Оболочка из не распространяющего горение поливинилхлоридного пластиката с низким дымо-и газовыделением

Технические характеристики

Дополнительно

Гарантийный срок эксплуатации	5 лет
Срок службы	30 лет

Максимальное напряжение

Максимальное напряжение частотой 50Гц	0.8; 1.2; 3.6 кВ

Номинальное напряжение

Номинальное напряжение частотой 50Гц	0.66; 1; 3 кВ

Область применения

Кабель силовой	есть

Радиус изгиба

Минимальный радиус изгиба многожильного кабеля	7,5 *Dн
Минимальный радиус изгиба одножильного кабеля	10 *Dн

Температура

Максимальная рабочая температура жилы	70 °C
Максимальная рабочая температура жилы при коротком замыкании	160 °C
Максимальная рабочая температура жилы при перегрузке	90 °C
Температура монтажа	-15 °C
Эксплуатация при температуре окружающей среды (стационарная прокладка)	-50–50 °C

Электрические параметры

Испытательное напряжение частотой 50Гц	3; 3.5; 6.5 кВ
Электрическое сопротивление ГОСТ	ГОСТ 22483

Область применения

Предназначены для передачи и распределения электрической энергии в
стационарных установках, в том числе для внутренних сетей при
строительстве жилых зданий и сооружений, на номинальное переменное
напряжение 0,66 и 1 кВ номинальной частотой 50 Гц.

Расшифровка марки

: кабель силовой
: токопроводящими жилами из меди
В: с изоляцией из поливинилхлоридного пластиката (В)
Б: Бронированный стальными оцинкованными лентами
В: с оболочкой из поливинилхлоридного пластиката (В)
нг(А): не распространяющие горение при групповой прокладке
LS: кабели с низким дымо и газовыделением

Варианты исполнения (83)

Артикул	Номинальное напряжение, кВ	Число жил и сечение, мм²	Материал основных жил	Диаметр, мм	Метраж и вес
9900720001	1	1×10	Медь	12,1	м
9900720002	1	1×16	Медь	13,4	м
9900720003	1	1×25	Медь	14,9	м
9900720004	1	1×35	Медь	15,9	м
9900720005	1	1×50	Медь	17,4	м
9900720006	1	1×16	Медь	14,1	м
9900720007	1	1×25	Медь	15,8	м
9900720008	1	1×35	Медь	17	м
9900720009	1	1×50	Медь	18,7	м
9900720010	1	1×70	Медь	20,3	м
9900720011	1	1×95	Медь	22,5	м
9900720012	1	1×120	Медь	24,3	м
9900720013	1	1×150	Медь	26,2	м
9900720014	1	1×185	Медь	28,2	м
9900720015	1	1×240	Медь	30,8	м
9900720016	1	1×300	Медь	33,6	м
9900720017	1	1×400	Медь	37,4	м
9900720018	1	1×500	Медь	40,8	м
9900720019	1	1×630	Медь	44,2	м
9900720020	1	2×1.5	Медь	12,3	м
9900720021	1	2×2.5	Медь	13,1	м
9900720022	1	2×4	Медь	14,8	м
9900720023	1	2×6	Медь	15,8	м
9900720024	1	2×10	Медь	18,6	м
9900720025	1	2×16	Медь	20,4	м
9900720026	1	2×25	Медь	24,1	м
9900720027	1	2×35	Медь	26	м
9900720028	1	2×50	Медь	29	м
9900720029	1	2×16	Медь	22	м
9900720030	1	2×25	Медь	25,8	м
9900720031	1	2×35	Медь	28,1	м
9900720032	1	2×50	Медь	30,4	м
9900720033	1	2×70	Медь	29,4	м
9900720034	1	2×95	Медь	32,9	м
9900720035	1	2×120	Медь	35,4	м
9900720036	1	2×150	Медь	38,4	м
9900720037	1	2×185	Медь	41,7	м
9900720038	1	2×240	Медь	46,5	м
9900720039	1	3×1.5	Медь	12,8	м
9900720040	1	3×2.5	Медь	13,6	м
9900720041	1	3×4	Медь	15,5	м
9900720042	1	3×6	Медь	16,5	м
9900720043	1	3×10	Медь	19,4	м
9900720044	1	3×16	Медь	21,4	м
9900720045	1	3×25	Медь	25,3	м
9900720046	1	3×35	Медь	27,4	м
9900720047	1	3×50	Медь	30,5	м
9900720048	1	3×16	Медь	23,1	м
9900720049	1	3×25	Медь	27,2	м
9900720050	1	3×35	Медь	29,6	м
